ДЧ141-80-7

ДЧ141-80-7
Диод  ДЧ141-80-7 быстровосстанавливающийся, высокочастотный,  кремниевый, диффузионный, штыревого исполнения, прямой полярности.
Предназначен для работы в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок, в которых требуются в первую очередь малые времена обратного восстановления и малые заряды восстановления.
Может применяться в качестве обратных диодов, включенных встречно-параллельно к тиристорам, или в качестве диодов, шунтирующих индуктивную нагрузку.
Диод частотный ДЧ141-80-7 используется в цепях постоянного и переменного тока до 80 А.
Выпускается в герметичном металлокерамическом корпусе с верхним силовым выводом в виде металлического (медного) плетёного жгута (гибкий вывод).
Диод частотный ДЧ141-80 может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква Х) анодом является гибкий вывод.
Обозначение типономинала и полярность выводов указываются на корпусе.
Тип корпуса: SD4.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О241-80, О541.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +50 °С.
Диод ДЧ141-80 выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие воздействие синусоидальных вибраций в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.

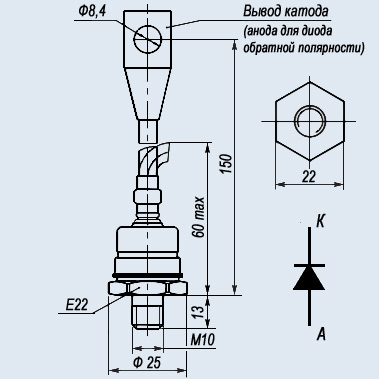

Габаритные размеры:
   - общая длина - 182 мм;
   - длина шпильки - 13 мм;
   - резьба - М10.
Масса диода не более 90 г.
Категория качества: «ОТК».
Технические условия: ТУ16-2006 ИЕАЛ.432000.067ТУ.

Расшифровка условного обозначения:
ДЧ141-80-7-Х
Д - диод;
Ч - частотный (быстровосстанавливающийся);
1 - порядковый номер модификации конструкции;
4 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
80 - максимально допустимый средний прямой ток, А;
7 - класс по повторяющемуся импульсному обратному напряжению;
Х - группа по времени обратного восстановления.
