ДЧ171-320Х-9

ДЧ171-320Х-9
Диод  ДЧ171-320Х-9 быстровосстанавливающийся, высокочастотный, кремниевый, диффузионный, штыревого исполнения, обратной полярности.
Предназначен для работы в статических преобразователях электроэнергии, а также в других цепях постоянного и переменного тока различных силовых установок, в которых требуются в первую очередь малые времена обратного восстановления и малые заряды восстановления.
Может применяться в качестве обратных диодов, включенных встречно-параллельно к тиристорам, или в качестве диодов, шунтирующих индуктивную нагрузку.
Диод частотный ДЧ171-320Х-9 используется в цепях постоянного и переменного тока частотой до 12 кГц и силе тока до 320 А.
Выпускается в герметичном металлокерамическом корпусе с верхним силовым выводом в виде металлического (медного) плетёного жгута (гибкий вывод).
Диод ДЧ171-320 может иметь как прямую, так и обратную полярность.
У диодов прямой полярности анодом является корпус, а катодом - гибкий вывод.
У диодов обратной полярности (в обозначении добавляется буква «Х» - ДЧ171-320Х) анодом является гибкий вывод.
Маркируются цифро-буквенным кодом, полярность выводов указывается на корпусе.
Тип корпуса: SD7.
Охлаждение воздушное естественное или принудительное.
Тип применяемого охладителя: О181-110, О281, OМ105.
Диод допускает эксплуатацию при температуре окружающей среды от -60 до +45 °С.
Диод ДЧ171-320Х выпускается в климатических исполнениях «УХЛ» и «Т», категории размещения «2» по ГОСТ 15150-69.
Допускает воздействие воздействие синусоидальных вибраций в диапазоне частот 1-100 Гц с ускорением 49 м/с2 и одиночных ударов длительностью 50 мс с ускорением 39,2 м/с2.

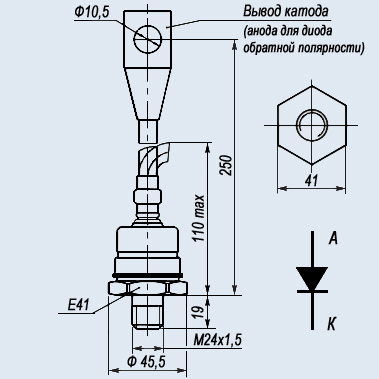

Габаритные размеры:
   - общая длина - 290 мм;
   - длина шпильки - 19 мм;
   - резьба - М24х1,5.
Масса диода не более 510 г.
Категория качества: «ОТК».
Технические условия: ТУ 16-729.228-79.
Зарубежные аналоги быстровосстанавливающихся диодов типа ДЧ171-320: SF962SFU01 - SF962SFU26.

Расшифровка маркировки диода частотного:
ДЧ171-320Х-9-Х
Д - диод;
Ч - частотный (быстровосстанавливающийся);
1 - порядковый номер модификации конструкции;
7 - обозначение диаметра корпуса диода;
1 - обозначение конструктивного исполнения корпуса диода;
320 - максимально допустимый средний прямой ток, А;
Х - диод обратной полярности;
9 - класс по повторяющемуся импульсному обратному напряжению;
Х - группа по времени обратного восстановления.
