ДКИ-1-12ТВ

ДКИ-1-12ТВ
Электродвигатель асинхронный управляемый ДКИ-1-12ТВ исполнительные с короткозамкнутым ротором четырехполюсные с питанием от сети переменного тока частотой 400 Гц напряжением 115 В.
Предназначен для работы в качестве управляемого двигателя в системах автоматического регулирования, а также для электропривода различных механизмов кратковременного и непрерывного действия.
Двигатель асинхронный ДКИ-1-12ТВ применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения.
Режим работы - продолжительный (S1) (для двигателей мощностью более 10 Вт допускается работа при реверсе с частотой не более 0,25 Гц).
Крепление двигателя - фланцевое с упорным буртиком или торцевое.
Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе.
Электродвигатель допускает эксплуатацию при температу 5-1000 Гц с ускорением до 100 м/с2 и ударных нагрузок до 120 м/с2.
Гарантийный срок хранения асинхронного двигателя ДКИ-1-12ТВ - не менее 8 лет со дня приёмки заказчиком.
Наработка - не менее 1500 часов.
Категория качества: «ВП».
Технические условия:
  - приёмка «5» - ОСТ 16 0.513.003-72.

Расшифровка условного обозначения электродвигателя
ДКИ-1-12ТВ
- ДКИ - двигатель с короткозамкнутым ротором, исполнительный
- 1 - максимальная мощность на валу двигателя, Вт
- 12 - синхронная частота вращения, тыс. об/мин
- ТВ - тепловлагостойкие

Технические характеристики электродвигателя ДКИ-1-12ТВ:
• Напряжение питания, В ...... 115
• Частота питающей сети, Гц ...... 400
• Номинальная мощность, Вт ...... 1
• Частота вращения, об/мин ...... 5500
• Номинальный вращающий момент, Н*м ...... 0,0027
• Коэффициент полезного действия, % ...... 12,5

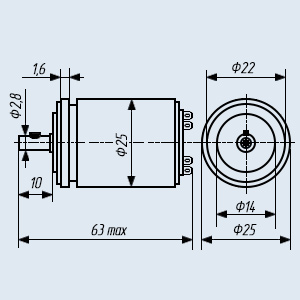

• Габаритные размеры, мм ...... 63х25
• Масса, кг ...... 0,1

Условия эксплуатации электродвигателя ДКИ-1-12ТВ:
• Вибрационные нагрузки:
   - диапазон частот, Гц ...... 5-1000
   - ускорение, м/с2 ...... 100
• Ударные нагрузки, м/с2 ...... 120
• Температура окружающей среды, °С ...... -60... +85
• Относительная влажность воздуха при температуре 35°С, % ...... 98
• Гарантийная наработка, ч ...... 3000
