КД908АМ

КД908АМ
Диодные матрицы, состоящие из восьми кремниевых, эпитаксиально-планарных диодов, с общим катодом.
Предназначены для применения в импульсных быстродействующих переключающих схемах.

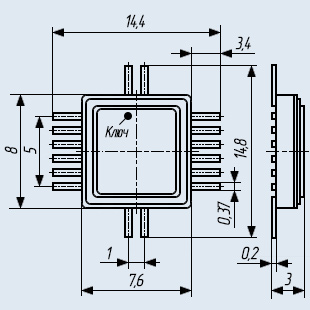

Выпускаются в металлостеклянных КД908А и металлокерамических КД908АМ корпусах с гибкими выводами.
Тип прибора приводится на корпусе.
Вывод 1 матриц КД908АМ маркируется точкой.
Тип корпуса: Н04.16-2В.
Масса матрицы не более 0,63 г.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - ДР3.362.015ТУ.

Основные технические характеристики диода КД908АМ:
• Uoбp max - Максимальное постоянное обратное напряжение: 40 В;
• Uoбp и max - Максимальное импульсное обратное напряжение: 60 В;
• Inp max - Максимальный прямой ток: 200 мА;
• Inp и max - Максимальный импульсный прямой ток: 1,5 А;
• fд - Рабочая частота диода: 10 МГц;
• Unp - Постоянное прямое напряжение: не более 1,2 В при Inp 200 мА;
• Ioбp - Постоянный обратный ток: не более 1 мкА при Uoбp 40 В;
• tвoc обр - Время обратного восстановления: 20 мкс;
• Сд - Общая емкость: 5 пФ.

Расшифровка маркировки диодных сборок:
КД908АМ
К - буква, обозначает исходный материал, из которого изготовлена сборка и её категорию качества, где К - кремниевая диодная сборка категории качества «ОТК»;
Д - буква, определяющая группу или подкласс диодов, где Д - диоды выпрямительные и импульсные;
9 - цифра, определяющая основные эксплуатационные признаки, где 9 - импульсные диоды с эффективным временем жизни неосновных носителей заряда менее 1 нс.
08 - число, обозначающее порядковый номер разработки;
А - буква, определяющая классификацию по параметрам диодных сборок;
М - буква, обозначающая модификацию диодной сборки, приводящую к изменению её конструкции или электрических характеристик.
