КП746А1

КП746А1
Транзисторы КП746А1 кpемниевые эпитаксиально-планаpные полевые с изолиpованным затвоpом, обогащением n-канала.
Предназначены для использования в источниках вторичного электропитания с бестрансформаторным входом, в регуляторах, стабилизаторах и  преобразователях с непрерывным испульсным управлением, блоках питания ЭВМ, схемах управления электродвигателями и других блоках и узлах радиоэлектронной аппаратуры.
Выпускаются в пластмассовом корпусе с жёсткими выводами.
Маркируются цифро-буквенным кодом на корпусе транзистора.

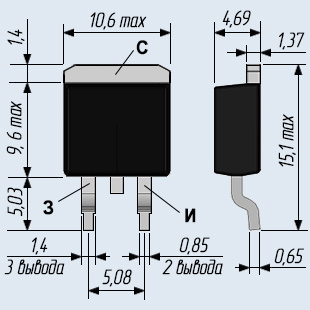

Тип корпуса: КТ-90 (TO-263).
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
  - приёмка «1» - АДБК.432140.681ТУ.
Импортный аналог: IRF540N.

Расшифровка маркировки полевого транзистора:
КП746А1
К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
7 - цифра, обозначающая функциональное назначение, где 7 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой не более 3 МГц;
46 - число, указывающее на порядковый номер разработки полевого транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
1 - цифра, указывается при модернизации приборов, приводящую к изменению его конструкции или электрических параметров.
