КП907Б

КП907Б
Транзисторы КП907Б кремниевые планарные полевые с изолированным затвором и каналом n-типа.
Предназначены для усиления и генерирования сигналов на частотах до 1500 МГц, а также для применения в быстродействующих переключающих устройствах наносекундного диапазона.
Выпускаются в металлокерамическом корпусе с полосковыми выводами и монтажным винтом.
Маркируются цифро-буквенным кодом на корпусе транзистора.
Тип прибора указывается на корпусе.
Масса транзистора не более 3,0 г.

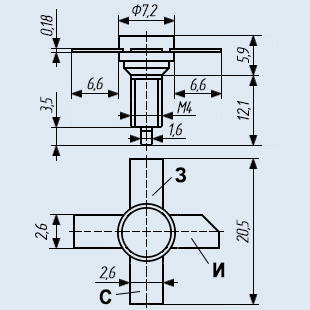

Тип корпуса: КТ-16-2.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК».
Технические условия:
  - приёмка «1» - аА0.336.538ТУ.
Импортный аналог: ZVN2106B, SFNF061A, SFNF061C, VN67AD.

Основные технические характеристики транзистора КП907Б:
• Структура транзистора: с изолированным затвором и n-каналом;
• Рси т max - Максимальная рассеиваемая мощность сток-исток с теплоотводом: 11,5 Вт;
• Uси max - Максимальное напряжение сток-исток: 60 В;
• Uзс max - Максимальное напряжение затвор-сток: 70 В;
• Uзи max - Максимальное напряжение затвор-исток: 30 В;
• Iс - Ток стока (постоянный): 1,3 А;
• Iс нач - Начальный ток стока: не более 100 мА;
• Iс ост - Остаточный ток стока: не более 10 мА;
• S - Крутизна характеристики: 100... 200 мА/В (20В; 0,5А);
• С12и - Емкость обратной связи в схеме с общим истоком при коротком замыкании на входе по переменному току: не более 3 пФ.

Расшифровка маркировки полевого транзистора:
КП907Б
К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;
П - буква, определяющая класс или подгруппу полупроводниковых приборов, где П - полевой транзистор;
9 - цифра, обозначающая функциональное назначение, где 9 - транзистор большой мощности с максимальной рассеиваемой мощностью более 1,5 Вт и граничной частотой коэффициента передачи тока или максимальной рекомендуемой частотой более 300 МГц;
07 - число, указывающее на порядковый номер разработки полевого транзистора;
Б - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу.
