КТ230А9

КТ230А9
Транзисторы КТ230А9 кремниевые эпитаксиально-планарные структуры n-p-n общего назначения.
Предназначены для применения в переключающих и усилительных схемах, генераторах ВЧ-колебаний и другой РЭА производственно-технического назначения.
Выпускается в пластмассовом корпусе с планарным расположением выводов для поверхностного монтажа (SMD) на печатную плату.
Тип прибора указывается в этикетке.

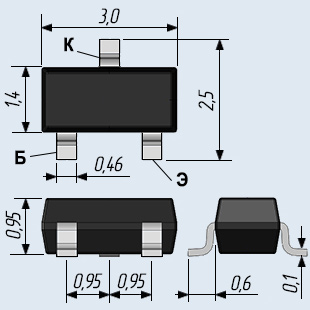

Тип корпуса: КТ-46 (SOT-23).
Масса транзистора не более 0,01 г
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Категория качества: «ОТК».
Технические условия:
  - приёмка «1» - АДКБ.432140.556ТУ.
Гарантийный срок сохраняемости - не менее 12 лет с момента изготовления.
Зарубежный аналог: BC846.

Расшифровка маркировки биполярного транзистора:
КТ230А9
К - буква, обозначает исходный материал, из которого изготовлен транзистор и его категорию качества, где К - кремниевый транзистор категории качества «ОТК»;
Т - буква, определяющая класс или подгруппу полупроводниковых приборов, где Т - биполярный транзистор;
2 - цифра, обозначающая функциональное назначение, где 2 - транзистор малой мощности - с максимальной рассеиваемой мощностью не более 0,3 Вт и граничной частотой коэффициента передачи тока или максимальной рабочей  частотой от 3 до 300 МГц;
30 - число, указывающее на порядковый номер разработки транзистора;
А - буква, определяющая классификацию транзисторов по параметрам, изготовленных по единому технологическому процессу;
9 - условное обозначение для транзисторов, выпускаемых в корпусах для поверхностного монтажа.
