КЦ303Н

Артикул: КЦ303Н

Номенклатурный номер: 75266

КЦ303Н

Купить:

170.00 руб.

Цена с НДС

Спросить о КЦ303Н

- +

В корзину

Цена в зависимости от вида приёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина

КЦ303Н
Блоки КЦ303Н состоящие из кремниевых диодов, собранные по однофазной мостовой схеме, выпрямительные.
Предназначены для преобразования переменного напряжения во вторичных источниках электропитания.
Используются для работы в выпрямительных устройствах аппаратуры общего назначения.

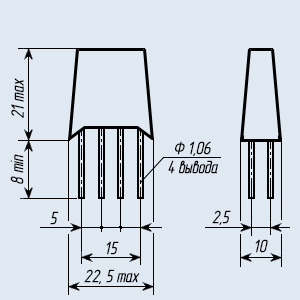

Выпускаются в пластмассовых корпусах с выводами для монтажа на печатную плату.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Климатическое исполнение: «УХЛ».
Категория качества: «ОТК»
Технические условия:
- приемка «1» - АДБК.432120.491ТУ.

Расшифровка маркировки выпрямительного блока:
КЦ303Н
К - буква, обозначающая исходный материал, из которого изготовлен диод и его категорию качества, где К - кремниевый выпрямительный блок категории качества «ОТК»;
Ц - буква, определяющая группу или подкласс диодов, где Ц - выпрямительные столбы и блоки;
3 - цифра, определяющая характерные эксплуатационные признаки, где 3 - блоки с постоянным или средним значением прямого тока 0,3 А;
03 - число, обозначающее порядковый номер разработки;
Н - буква, определяющая классификацию выпрямительных блоков по параметрам.

Характеристики
Задать вопрос
Предприятие ВПК России

Характеристики

Технические характеристики диодных блоков КЦ303:

Диодный блок	Uобр max	Uобр имп max	Iпр max	Iпр имп max	Uпр/Iпр	Ioбр	fд max	t вос обр	Т
Диодный блок	В	В	А	А	В/мА	мкА	кГц	мкс	°C
КЦ303А	-	100	1	-	-	500	-	-	-40...+85
КЦ303А1	-	100	1	-	-	500	-	-	-40...+85
КЦ303Б	-	200	1	-	-	500	-	-	-40...+85
КЦ303Б1	-	200	1	-	-	500	-	-	-40...+85
КЦ303В	-	300	1	-	-	500	-	-	-40...+85
КЦ303В1	-	300	1	-	-	500	-	-	-40...+85
КЦ303Г	-	400	1	-	-	500	-	-	-40...+85
КЦ303Г1	-	400	1	-	-	500	-	-	-40...+85
КЦ303Д	-	500	1	-	-	500	-	-	-40...+85
КЦ303Д1	-	500	1	-	-	500	-	-	-40...+85
КЦ303Е	-	600	1	-	-	500	-	-	-40...+85
КЦ303Е1	-	600	1	-	-	500	-	-	-40...+85
КЦ303Ж	-	100	2	-	-	500	-	-	-40...+85
КЦ303Ж1	-	100	2	-	-	500	-	-	-40...+85
КЦ303И	-	200	2	-	-	500	-	-	-40...+85
КЦ303И1	-	200	2	-	-	500	-	-	-40...+85
КЦ303К	-	300	2	-	-	500	-	-	-40...+85
КЦ303К1	-	300	2	-	-	500	-	-	-40...+85
КЦ303Л	-	400	2	-	-	500	-	-	-40...+85
КЦ303Л1	-	400	2	-	-	500	-	-	-40...+85
КЦ303М	-	500	2	-	-	500	-	-	-40...+85
КЦ303М1	-	500	2	-	-	500	-	-	-40...+85
КЦ303Н	-	600	2	-	-	500	-	-	-40...+85
КЦ303Н1	-	600	2	-	-	500	-	-	-40...+85

Условные обозначения электрических параметров диодных блоков:

• Uoбp max - Максимальное постоянное обратное напряжение;
• Uобр имп max - Максимальное импульсное обратное напряжение;
• Inp max - Максимальный (средний) прямой ток;
• Inp имп max - Максимальный импульсный прямой ток;
• Uпр/Iпр - Постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
• Iобр- Обратный ток диода при предельном обратном напряжении;
• fд max - Максимальная рабочая частота диода;
• tвoc обр - Время обратного восстановления;
• Т - температура окружающей среды.
