МКА-52202 гр.А

МКА-52202 гр.А
Контакт магнитоуправляемый герметизированный (геркон) МКА-52202 гр.А замыкающий предназначен для коммутации электрических цепей постоянного и переменного тока до 4 А напряжением не более 418 В.
Применяется в качестве коммутационных элементов в реле, переключателях, выключателях, датчиках положения, скорости и ускорения, кнопках, распределителях, сигнализаторах и других электротехнических устройствах общего назначения.
Рабочее положение произвольное.
Способ монтажа - в отверстия, под пайку.
Геркон МКА-52202 изготавливается во всеклиматическом «В4» исполнении и в исполнении для умеренного и холодного климата «У3» по ГОСТ 15150-69.
Контакт магнитоуправляемый герметизированный допускает эксплуатацию при температуре окружающей среды от -50 до +85 °С и относительной влажности 98 % при температуре +35 °С.
Устойчив к воздействию вибрации в диапазоне частот 1-100 Гц с ускорением до 1 g и ударных нагрузок до 3 g.
Гарантийный срок хранения герконов МКА-52202 - не менее 8 лет со дня изготовления.

Категория качества: «ОТК».
Технические условия:
  - приёмка «1» ОД0.360.025ТУ.

Расшифровка маркировки геркона:
МКА-52202 гр.А
МК - магнитоуправляемый контакт;
А - исполнение по характеру коммутации, А - замыкающий;
52 - длина баллона геркона в миллиметрах;
2 - цифра определяющая функциональное назначение геркона:
   - 1 - малой и средней мощности;
   - 2 - повышенной мощности;
   - 3 - мощные;
   - 4 - высоковольтные;
   - 5 - высокочастотные;
   - 6 - с памятью;
   - 7 - специальные с повышенной устойчивостью к внешним факторам и характеру нагрузки;
   - 8 - измерительные.
02 - порядковый номер разработки;
В - климатическое исполнение «В4», отсутствие буквы - климатическое исполнение «У3»;
гр.А - геркон группы «А» по величине магнитодвижущей силы (МДС) срабатывания.

Основные технические и эксплуатационные характеристики геркона МКА-52202:
• МДС срабатывания, А ...... 180-300
• Время срабатывания, мс, не более ...... 8
• Коммутируемая мощность, Вт, не более ...... 250
• Максимальное коммутируемое напряжение, В ...... 418
• Максимальный коммутируемый ток, А ...... 4,0
• Электрическая прочность, В ...... 800
• Сопротивление, Ом, не более ...... 0,3

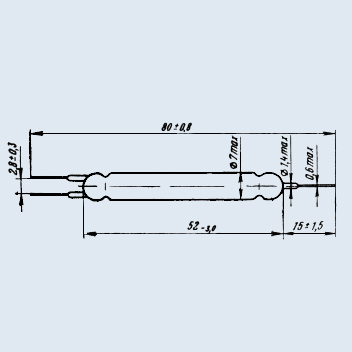

• Размеры, мм:
     - диаметр ......7,0
     - длина ...... 52,0
