ПКН2-1В

Артикул: ПКН2-1В

Номенклатурный номер: 60375

ПКН2-1В

Купить:

2 900.00 руб.

Цена с НДС

Спросить о ПКН2-1В

- +

В корзину

Цена в зависимости от вида приёмки «ОТК», «ВП», «ОСМ», «ОС» и года выпуска изделия может отличаться от цены интернет-магазина

ПКН2-1В
Переключатели ПКН2-1В кнопочные однополюсные с одним переключающими контактами без фиксации в нажатом положении.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А.
Используется для работы в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.

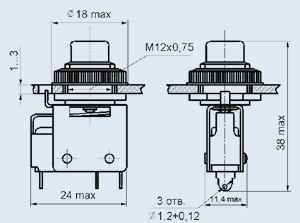

Крепление переключателя на панели «под гайку».
Переключатели кнопочные ПКН2-1В используются для внутреннего монтажа во всеклиматическом исполнении «В».

Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
   - для переключателей с приёмкой «5» УС0.360.064ТУ;
   - для переключателей с приёмкой «9» УС0.360.064ТУ, СДАГ0.360.022ТУ.

Гарантийный срок хранения кнопок ПКН2-1В - 15 лет со дня приёмки представителем заказчика.
Минимальная наработка:
  - 10000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
ПКН2-1В
ПКН - переключатель кнопочный;
2 - порядковый номер разработки;
1 - конструктивное исполнение;
В - всеклиматическое исполнение.

Характеристики
Задать вопрос
Предприятие ВПК России

Характеристики

Основные технические и эксплуатационные характеристики переключателей кнопочных ПКн2-1В:
Сопротивление контакта, не более, Ом	0,02
Электрическая прочность изоляции, В	1130
Сопротивление изоляции, МОм, не менее	1000
Усилие переключения, Н, не более:	2,9… 9,8
Рабочая температура окружающей среды, °C	от -60 до +125
Повышенная относительная влажность при 35°C, %	98
Гарантийная наработка, в течении гарантийного срока, ч	10000
Гарантийный срок с даты изготовления, лет:	15
Масса, г	18

Электрические режимы коммутации переключателей кнопочных ПКн2-1В:
Типономинал кнопки	Род тока	Вид нагрузки	Напряжение, В		Ток, А		Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений
Типономинал кнопки	Род тока	Вид нагрузки	не менее	не более	не менее	не более	Максимальная коммутируемая мощность, Вт (ВхА)	Количество циклов переключений
ПКн2-1В	постоянный	активная	0,001	36	1х10^-5	0,1	75	30000
	постоянный	индуктивная	0,001	36	1х10^-5	0,1	75	30000
	постоянный	активная	0,1	36	0,1	4	75	25000
	постоянный	индуктивная	0,1	36	0,1	2	75	10000
	постоянный	активная	36	220	0,1	0,5	75	25000
	постоянный	индуктивная	36	110	0,5	1	75	25000
	переменный	активная	0,1	36	1х10^-4	0,1	250	30000
	переменный	индуктивная	0,1	36	1х10^-4	0,1	250	30000
	переменный	активная	0,1	250	0,1	2	250	25000
	переменный	индуктивная	0,1	250	0,1	1	250	10000

ПКН2-1В - технические характеристики, параметры, описание, даташит
