РП1-48Б 22К

РП1-48Б 0.25Вт 22К

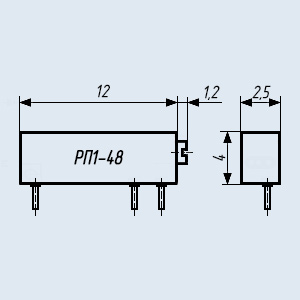

Резисторы РП1-48 переменные подстроечные непроволочные.
Керметные композиционные одинарные многооборотные, с прямоугольным перемещением подвижной системы, без выключателя, в корпусе с проволочными и лепестковыми выводами, для печатного монтажа.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Категория качества: «ВП», «ОСМ».
Технические условия:
   - приёмка «5» ОЖ0.468.375ТУ;
   - приёмка «7» ОЖ0.468.375ТУ, П0.070.052.

Основные технические характеристики резисторов РП1-48:
- Диапазон номинальных сопротивлений: 10 Ом... 2,2 МОм;
- Номинальная мощность: 0,25 Вт;
- Предельное напряжение: 100 В;
- Допускаемые отклонения сопротивлений: ±10; ±20 %;
- Диапазон температур: -60... +85 °С;
- Функциональная характеристика: А.

Расшифровка обозначения переменного непроволочного подстроечного резистора:
РП1-48Б 22К
● РП - условное обозначение подкласса резистора, где РП - резисторы переменные;
● 1 - группа резистора по материалу резистивного элемента, где 1 - непроволочные резисторы:
● 48 - порядковый номер разработки и конструктивные особенности резистора;
● Б - вариант конструктивного исполнения;
● 22К - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм, МОм);
● Х - допускаемое отклонение номинального сопротивления в процентах;
● Х - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор РП1-48Б - 22 кОм - ±10% - В - ОЖ0.468.375ТУ.
