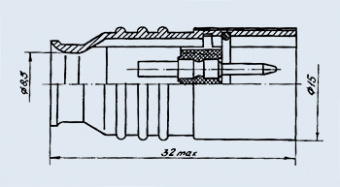

РВН1-5-2Ш1

РВН1-5-2Ш1
Соединители РВН1-5-2Ш1 цилиндрические врубные малогабаритные низкочастотные для внутреннего монтажа.
Предназначены для работы в электрических цепях постоянного или переменного частотой до 3МГц при максимальном напряжении до 200 В.
Соединители РВН1 используются для подключения и отключения шлемофонных гарнитур.
Сочленение соединителей: врубное.
Поляризация корпусов: одношпоночная.
Способ монтажа: объемный, пайкой.
Покрытие контактов: штыри - серебро, гнезда - палладий.
Соединители РВН1 изготавливаются для внутреннего монтажа в климатическом исполнении УХЛ.

Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» НКЦС.434410.107ТУ;
  - приёмка «5»  ВЛ0.364.049ТУ.

Гарантийный срок хранения соединителей РВН1 - не менее 15 лет со дня изготовления.
Гарантийная наработка:
  - 1000 часов во всех режимах и условиях, допускаемых ТУ;
  - 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
РВН1-5-2Ш1
- РВН - Тип соединителя;
- 1 - Покрытие контактов: 1, 2 - серебро, 3 - золото;
- 5 - Количество контактов;
- 2 - Обозначение сочетания контактов - условное число;
- Ш - Часть соединителя: Ш - вилка, Г - розетка;
- 1 - Вид корпуса.
