С5-35В 15Вт 1.2К

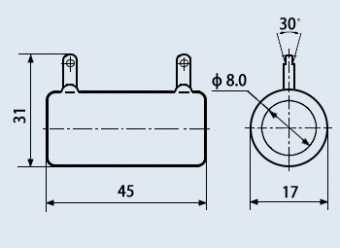

С5-35В 15Вт 1.2К
Резисторы С5-35В-15 постоянные проволочные изолированные номинальной мощностью 15 Вт.
Трубчатые нагрузочные всеклиматического исполнения для навесного монтажа.
Предназначены для работы в цепях постоянного и переменного токов радиоэлектронной аппаратуры.
Используются в радиотехническом оборудовании общего и специального назначения.
В зависимости от номинальной мощности рассеяния резисторы С5-35В выпускаются двенадцати видов исполнения.
Промежуточные значения номинальных сопротивлений для резисторов С5-35В соответствуют ряду Е12, Е24 с допусками ±5%, ±10%.
Маркируются цифро-буквенным кодом на корпусе резистора.
Резисторы изготавливаются в климатическом исполнении «В» - всеклиматическое по ГОСТ 15150-69.
Резисторы С5-35В являются аналогами резисторов ПЭВ.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
   - приёмка «1» ОЖ0.467.551ТУ;
   - приёмка «5» ОЖ0.467.541ТУ;
   - приёмка «9» ОЖ0.467.541ТУ, ОЖ0.467.554ТУ.

Основные технические параметры резисторов С5-35В-15:
- Диапазон номинальных сопротивлений ...... 3,9 Ом... 16,0 кОм;
- Номинальная мощность ...... 15 Вт;
- Допускаемые отклонения сопротивлений ...... ±5; ±10 %;
- Относительная влажность окружающего воздуха при 35°С ...... 98 %;
- Интервал рабочих температур, °С ...... -60... +155 °С;
- Минимальная наработка, не менее ...... 15000 часов;
- Срок сохраняемости ...... 25 лет;
- Масса резистора, не более  ...... 36 г.

Гарантийный срок хранения резисторов С5-35В - 25 лет с даты изготовления, а в случае их перепроверки - с даты перепроверки.
Минимальная наработка:
   - 15000 часов - во всех режимах, допускаемых ТУ;
   - 40000 часов - в облегчённом режиме.
Минимальная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения постоянного проволочного нагрузочного резистора:
С5-35В 15Вт 1.2К
● С - условное обозначение подкласса резистора, где С - сопротивления (резисторы) постоянные;
● 5 - группа резистора по материалу резистивного элемента, где 5 - резисторы проволочные;
● 35 - регистрационный номер разработки конкретного типа резистора;
● В - всеклиматическое исполнение;
● 15Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 1.2К - обозначает номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм);
● Х - величина допускаемого отклонения от номинального сопротивления в процентах;
● Х - обозначение технических условий.

Пример обозначения резистора при заказе:
   - Резистор С5-35В - 15 Вт - 1,2 кОм - ±10% - ОЖ0.467.541ТУ.
