СНП350-160РП21-1

СНП350-160РП21-1

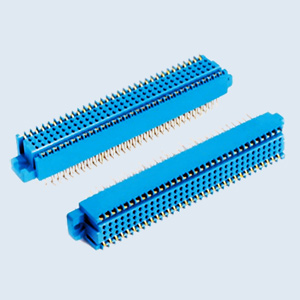

Соединители СНП350-160РП21-1 электрические прямоугольные низкочастотные для печатного монтажа ручного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 250 В (амплитудное значение) и силе тока до 1,5 А.
Применяются для соединения и разъединения электрических цепей в радиоэлектронной аппаратуре специального и общепромышленного назначения.
Соединители СНП350 состоят из двух частей: вилки или розетки.
Количество контактов: 160.
Хвостовики контактов соединителей предназначены для следующих способов монтажа:
  - хвостовик для прямого монтажа в отверстие печатной платы;
  - хвостовик для углового монтажа относительно печатной платы.
Шаг контактов: 2,54 мм.
Покрытие контактов: золото.
Соединители изготовляют для внутреннего монтажа в климатическом исполнении «В» по ГОСТ 15150-69.
Рабочая температура среды при эксплуатации: от -60 °C до +90 °C.

Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» - РЮМК.430420.036ТУ;
  - приёмка «5» - РЮМК.430420.014ТУ .

Гарантийный срок хранения соединителей СНП350-160РП21-1 - 25 лет со дня изготовления.
Гарантийная наработка:
  - 20000 часов во всех режимах и условиях, допускаемых ТУ;
  - 130000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка условного обозначения:
СНП350-160РП21-1
СНП - Тип соединителя;
350 - Порядковый номер разработки;
160 - Количество контактов;
Р - Часть соединителя: : В - штыревой контакт; Р - гнездовой контакт;
П - Способ монтажа: П - пайка;
2 - Конструктивное исполнение:
   - 2 - хвостовик для прямого монтажа в отверстие печатной платы;
   - 3 - хвостовик для углового монтажа относительно печатной платы.
1 - Покрытие контактов: 1 - золото;
1 - длина хвостовиков контактов розетки: 1 - 5 мм, 2 - 8 мм, 3 - 17 мм.
