СНП368-4РО21

СНП368-4РО21

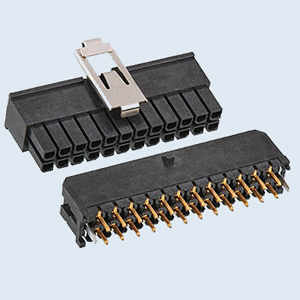

Соединители СНП368-4РО21 электрические прямоугольные низкочастотные для печатного и объемного монтажа ручного сочленения.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного токов при напряжении до 400 В (амплитудное значение) и силе тока до 3 А.
Применяются для соединения печатных плат повышенной эксплуатационной надежности для использования в информационных цепях управления и электропитания радиоэлектронного оборудования специального и общепромышленного назначения.
Соединители СНП389 состоят из двух частей: вилки или розетки.
Соединители выпускаются с числом контактов 4, 6, 8, 10, 12, 14, 16, 18, 20, 22, 24.
Хвостовики контактов соединителей предназначены для следующих способов монтажа:
  - хвостовик прямого и углового монтажа в отверстия печатной платы методом пайки;
  - хвостовик прямого и углового планарного монтажа на печатную плату;
  - хвостовик "пресс-фит";
  - хвостовик плоский лепесткового типа для обжатия.
Шаг контактов: 3,0 мм.
Покрытие контактов: золото.
Соединители изготовляют для внутреннего монтажа во всеклиматическом исполнении «В» в группе 4У по ГОСТ РВ 20.39.414.1.

Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» РЮМК.430420.097ТУ;
  - приёмка «5» РЮМК.430420.076ТУ.

Гарантийный срок хранения соединителей СНП368-4РО21 - 27 лет со дня изготовления.
Гамма- процентная минимальная наработка до отказа 10000 часов.
Количество сочленений - расчленений - 600.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
