СП3-16Г 0.125Вт 100К

СП3-16Г 0.125Вт 100К

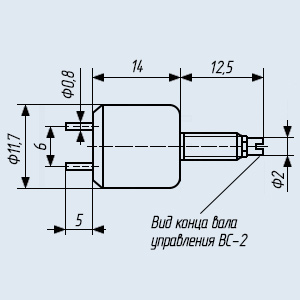

Резисторы СП3-16 подстроечные цилиндрические одинарные со стопорением вала однооборотные с круговым перемещением подвижной системы и концом вала ВС-2.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного тока.
Резисторы СП3-16В, СП3-16Г устанавливают перпендикулярно плате, для навесного монтажа.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±10; ±20; ±30 %.
Функциональная характеристика - линейная А.
Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» ОЖ0.468.572ТУ;
  - приёмка «5» ОЖ0.468.087ТУ.

Основные технические параметры резисторов СП3-16:
- Диапазон номинальных сопротивлений ........ 1,0 кОм... 1,0 МОм;
- Номинальная мощность ........ 0,125Вт;
- Предельное рабочее напряжение ........ 150 В;
- Уровень собственных шумов, не более ........ 15 мкВ/В;
- Минимальное сопротивление, не более ........ 100 Ом;
- Износоустойчивость, не менее ........ 500 циклов;
- Температура окружающей среды ........ -60... +125 °С;
- Минимальная наработка, не менее ........ 15000 часов;
- Срок сохраняемости, не менее ........ 15 лет;
- Масса резистора, не более ...... 7,2  г.

Расшифровка обозначения переменного непроволочного регулировочного резистора:
СП3-16Г 0.125Вт 220К
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 3 - группа резистора по материалу резистивного элемента, где 3 - непроволочный композиционный плёночный;
● 16 - регистрационный номер разработки конкретного типа резистора;
● Г - вариант конструктивного исполнения (А, Б, В, Г, Д);
● 0.125Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 220К - номинальное сопротивление и буквенное обозначение единицы измерения (кОм, МОм);
● Х - допускаемое отклонение сопротивления в процентах;
● Х - обозначение типа конца вала и длины выступающей части вала;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП3-16Г - 0,125 Вт - 220 кОм - ±20% - ВС-2-12,5 - ОЖ0.468.087ТУ.
