СП3-44А 0.25Вт 4.7К

СП3-44А 0.25Вт 4.7К

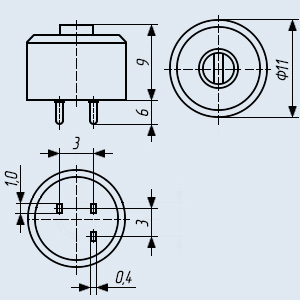

Резисторы СП3-44А переменные подстроечные непроволочные в цилиндрическом корпусе, для печатного монтажа.
Композиционные одинарные однооборотные, с круговым перемещением подвижной системы, без выключателя.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±10; ±20 %.
Функциональная характеристика - линейная А.
Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» ОЖО.468.369ТУ;
  - приёмка «5» ОЖО.468.368ТУ.

Основные технические параметры резисторов СП3-44А:
- Диапазон номинальных сопротивлений ........ 10 Ом... 1,0 МОм;
- Номинальная мощность ........ 0,25; 0,5; 1,0 Вт;
- Предельное рабочее напряжение ........ 250 В;
- Уровень собственных шумов, не более ........ 20 мкВ/В;
- Минимальное сопротивление, не более ........ 1,0 Ом;
- Износоустойчивость, не менее ........ 500 циклов;
- Температура окружающей среды ........ -60... +155 °С;
- Минимальная наработка, не менее ........ 20000 часов;
- Срок сохраняемости, не менее ........ 15 лет;
- Масса резистора, не более ...... 3,0  г.

Расшифровка обозначения переменного непроволочного подстроечного резистора:
СП3-44А 0.25Вт 4.7К
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 3 - группа резистора по материалу резистивного элемента, где 3 - непроволочный композиционный плёночный;
● 44 - регистрационный номер разработки конкретного типа резистора;
● А - вариант конструктивного исполнения (А, Б, Н);
● 0.25Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 4.7К - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм, МОм);
● Х - величина допускаемого отклонения от номинального сопротивления в процентах;
● Х - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП3-44А - 0,25 Вт - 4,7 кОм - ±20% - В - ОЖ0.468.368ТУ.
