СП3-4ВМ 0.125Вт 10К

СП3-4ВМ 0.125Вт 10К
Резисторы переменные СП3-4вМ регулировочные с выключателем, для навесного монтажа.

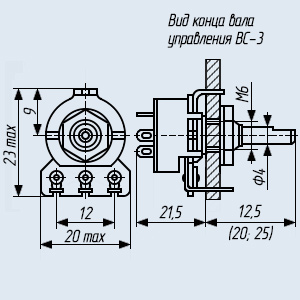

Одинарные, однооборотные, с круговым перемещением подвижной системы и концом вала ВС-2 или ВС-3.
Предназначены для работы в цепях постоянного и переменного токов в непрерывных и импульсных режимах.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±20; ±30 %.
Функциональная характеристика - линейная А, Б, В.
Технические условия: ТУ 0611-001-07600737-93; ОЖ0.468.404ТУ.

Основные технические параметры резисторов СП3-4вМ:
- Диапазон номинальных сопротивлений ........ 100 Ом... 4,7 МОм;
- Номинальная мощность ........ 0,125, 0,05 Вт;
- Предельное рабочее напряжение ........ 100, 150 В;
- Уровень собственных шумов, не более ........ 30 мкВ/В;
- Износоустойчивость, не менее ........ 10000 циклов;
- Относительная влажность воздуха при температуре +35 °C ........ 98 %;
- Температура окружающей среды ........ -45... +70 °С;
- Минимальная наработка, не менее ........ 15000 часов;
- Срок сохраняемости, не менее ........ 12 лет;
- Масса резистора, не более ...... 13,5  г.

Расшифровка обозначения переменного непроволочного регулировочного резистора:
СП3-4ВМ 0.125Вт 10К
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 3 - группа резистора по материалу резистивного элемента, где 3 - непроволочный композиционный плёночный;
● 4 - регистрационный номер разработки конкретного типа резистора;
● В - вариант конструктивного исполнения (А, Б, В, Г, Д, Е);
● М - буква, указывается при модернизации резисторов, приводящая к изменению конструкции или электрических параметров;
● 0.125Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 10К - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм, МОм);
● Х - допускаемое отклонение сопротивления в процентах;
● Х - функциональная характеристика (Б, В);
● Х - обозначение типа конца вала и длины выступающей части вала;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП3-4ВМ - 0,125 Вт - 10 кОм - ±20% - Б - ВС-3-25 - ТУ 0611-001-07600737-93.
