СП5-20ВБ 2Вт 33

СП5-20ВБ 2Вт 33
Резисторы СП5-20В переменные проволочные подстроечные, для навесного монтажа.
Цилиндрические одинарные однооборотные с круговым перемещением и большим моментом статического трения подвижной контактной системы.
Предназначены для работы в электрических цепях постоянного, переменного и импульсного тока.
В зависимости от исполнения вала резисторы выпускаются в трех вариантах - А, Б и В.

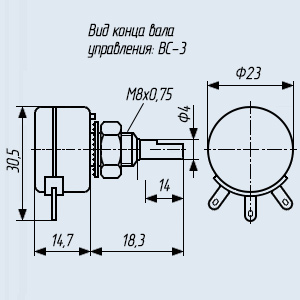

Длина вала для указанных вариантов 10,3; 18,3 и 22,3 соответственно.
Изготовляются во всеклиматическом исполнении (В).
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±5; ±10 %.
Функциональная характеристика - линейная А.
Категория качества: «ОТК», «ВП».
Технические условия:
  - приёмка «1» ОЖ0.468.570ТУ;
  - приёмка «5» ОЖ0.468.540ТУ.

Основные технические параметры резисторов CП5-20В:
- Диапазон номинальных сопротивлений ........ 1,0 Ом... 33,0 кОм;
- Номинальная мощность ........ 2,0 Вт;
- Предельное рабочее напряжение ........ 250 В;
- Минимальное сопротивление, не более ........ 5 %;
- Износоустойчивость, не менее ........ 500 циклов;
- Минимальная наработка, не менее ........ 40000 часов;
- Относительная влажность воздуха при температуре +35°С ........ 98%;
- Температура окружающей среды ........ -60... +125 °С;
- Срок сохраняемости, не менее ........ 25 лет;
- Масса резистора, не более ...... 18,0 г.

Расшифровка обозначения переменного проволочного подстроечного резистора:
СП5-20ВБ 2Вт 33
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 5 - группа резистора по материалу резистивного элемента, где 5 - проволочный;
● 20 - регистрационный номер разработки конкретного типа резистора;
● В - климатическое исполнение: В - всеклиматическое;
● Б - вариант конструктивного исполнения вала (А, Б, В);
● 2Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 33 - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм);
● Х - величина допускаемого отклонения от номинального сопротивления в процентах;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП5-2ВБ - 2 Вт - 33 Ом - ±5% - ОЖ0.468.540ТУ.
