СП5-28А 1Вт 330

СП5-28А 1Вт 330

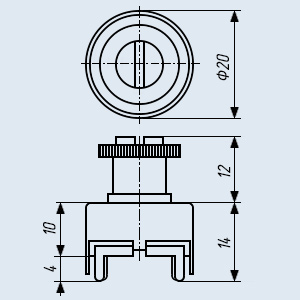

Резисторы СП5-28 переменные подстроечные проволочные, для печатного монтажа.
Цилиндрические одинарные однооборотные, с круговым перемещением подвижной контактной системы, с соединением подвижной системы с металлическим корпусом.
В зависимости от исполнения вала резисторы выпускаются в двух вариантах - А, Б.
Предназначены для работы в цепях постоянного, переменного и импульсного токов.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допусками ±10 %.
Функциональная характеристика - линейная А.
Технические условия: ОЖ0.468.573ТУ.

Основные технические параметры резисторов CП5-28:
- Диапазон номинальных сопротивлений ........ 33,0 Ом... 1,0 кОм;
- Номинальная мощность ........ 1,0 Вт;
- Износоустойчивость, не менее ........ 500 циклов;
- Минимальная наработка, не менее ........ 15000 часов;
- Относительная влажность воздуха при температуре +35°С ........ 98%;
- Температура окружающей среды ........ -60... +100 °С;
- Срок сохраняемости, не менее ........ 15 лет.

Расшифровка обозначения переменного проволочного подстроечного резистора:
СП5-28А 1Вт 330
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 5 - группа резистора по материалу резистивного элемента, где 5 - проволочный;
● 28 - регистрационный номер разработки конкретного типа резистора;
● А - вариант конструктивного исполнения (А, Б);
● 1Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 330 - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм);
● Х - величина допускаемого отклонения от номинального сопротивления в процентах;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП5-28А - 1 Вт - 330 Ом - ±10% - ОЖ0.468.573ТУ.
