СП5-35А 1Вт 4.7К

СП5-35А 1Вт 4.7К

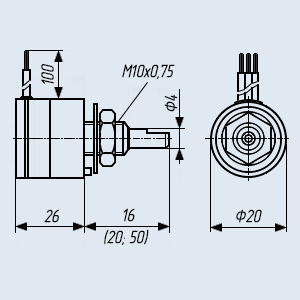

Резисторы СП5-35 регулировочные с высокой электрической разрешающей способностью для навесного монтажа.
Цилиндрические, одинарные, однооборотные с круговым перемещением подвижной системы.
Конструкция резисторов построена по груботочной схеме, имеет два резистивных элемента, при этом подвижные системы управляются от одного вала.
При регулировке сопротивления вначале происходит поворот подвижной системы точного резистивного элемента от упора до упора, а затем поворот подвижной системы грубого резистивного элемента.
В зависимости от исполнения выводов выпускаются в двух вариантах:
  - СП5-35А выводы сбоку резистора;
  - СП5-35Б выводы с торца резистора.
Предназначены для работы в цепях постоянного, переменного и пульсирующего токов.
Электрическая разрешающая способность: 0,02 % (68...1500 Ом) и 0,01 % (свыше 1,5 кОм).
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допуском ±10 %.
Изготавливаются в исполнении для умеренного и холодного климата  «УХЛ»  и во всеклиматическом исполнении  «В».
Функциональная характеристика - линейная А.
Категория качества: «ОТК.
Технические условия:
   - приёмка «1» ОЖ0.468.529ТУ.

Основные технические параметры резисторов СП5-35А:
  - Диапазон номинальных сопротивлений ........ 62 Ом... 22 кОм;
  - Номинальная мощность ........ 1,0 Вт;
  - Предельное рабочее напряжение ........ 130 В;
  - Допускаемые отклонения сопротивлений ........ ±10 %;
  - Износоустойчивость, не менее ........ 5000 циклов;
  - Относительная влажность воздуха при температуре +35 °C ........ 98 %;
  - Температура окружающей среды ........ -60... +70 °С;
  - Минимальная наработка, не менее ........ 25000 часов;
  - Срок сохраняемости, не менее ........ 15 лет;
  - Масса резистора, не более ...... 25 г.

Расшифровка  обозначения переменного проволочного регулировочного резистора:
СП5-35А 1Вт 4.7К
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 5 - группа резистора по материалу резистивного элемента, где 5 - проволочный;
● 35 - регистрационный номер разработки конкретного типа резистора;
● А - вариант конструктивного исполнения (А, Б);
● 1Вт - номинальная мощность рассеяния и буквенное обозначение единицы обозначения измерения мощности (Вт);
● 4.7К - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм);
● Х - величина допускаемого отклонения от номинального сопротивления в процентах;
● В - климатическое исполнение: В - всеклиматическое, УХЛ - не указывается;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП5-35А - 1Вт - 4,7 кОм - ±10% - В - ОЖ0.468.529ТУ.
