СП5-44-1 4.7К

СП5-44-1 4.7К
Резисторы СП5-44 регулировочные десятиоборотные со спиральным резистивным элементом.
Предназначены для работы в электрических цепях постоянного и переменного тока.

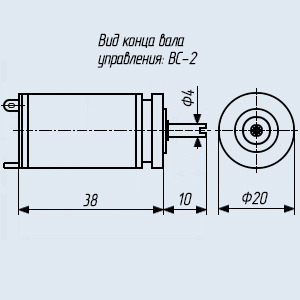

В зависимости от номинальной мощности рассеяния и вариантов исполнения вала резисторы имеют различные виды.
Промежуточные значения номинальных сопротивлений соответствуют ряду Е6 с допуском ±5; ±10 %.
Функциональная характеристика - линейная А.
Технические условия: ОЖ0.468.536 ТУ.

Основные технические параметры резисторов СП5-44:
  - Диапазон номинальных сопротивлений ........ 100,0 Ом... 100,0 кОм;
  - Номинальная мощность ........ 1,0; 2,0 Вт;
  - Минимальное сопротивление, не более ........ 10,0 Ом;
  - Износоустойчивость, не менее ........ 5000 циклов;
  - Относительная влажность воздуха при температуре +35 °C ........ 98 %;
  - Температура окружающей среды ........ -60... +125 °С;
  - Минимальная наработка, не менее ........ 5000 часов;
  - Срок сохраняемости, не менее ........ 12 лет;
  - Масса резистора, не более ...... 35 г.

Расшифровка обозначения переменного проволочного регулировочного резистора:
СП5-44-1 4.7К
● СП - условное обозначение подкласса резистора, где СП - сопротивления (резисторы) переменные;
● 5 - группа резистора по материалу резистивного элемента, где 5 - проволочный;
● 44 - регистрационный номер разработки конкретного типа резистора;
● 1 - номинальная мощность рассеяния (Вт);
● 4.7К - номинальное сопротивление и буквенное обозначение единицы измерения (Ом, кОм);
● Х - величина допускаемого отклонения от номинального сопротивления в процентах;
● Х - обозначение технических условий.

Пример полного обозначения при заказе:
   - Резистор СП5-44-1 - 4,7 кОм - ±10% - ОЖ0.468.536ТУ.
