Переход Ш-Ш (штырь-штырь) СРГ-50-166ФВ герметичный радиочастотный коаксиальный для объёмного монтажа резьбового сочленения.
Используется для работы в электрических цепях радиочастотных трактов в диапазоне частот до 10000 МГц.
Предназначены для соединения сочленяющихся частей двух соединителей с одинаковыми присоединительными размерами, когда непосредственное механическое их соединение неосуществимо или непосредственное электрическое соединение нежелательно.
Применяются в радиоэлектронном оборудовании и аппаратуре общего и специального назначения.
Переходы радиочастотные коаксиальные СРГ-50-166ФВ устойчивы к воздействию спецфакторов.
Обеспечивают быстрое и надёжное соединение для передачи высокочастотных сигналов, в том числе в условиях повышенной вибрации.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:
   - приёмка «5» ВР0.364.018ТУ;
   - приёмка «9» ВР0.364.018ТУ, ВР0.364.055ТУСД.

Основные технические и эксплуатационные характеристики переходов радиочастотных СРГ-50-166ФВ:
● Конструкция: ...... вилка/вилка;
● Размер основного соединения: ...... М12х0,75;
● Волновое сопротивление: ...... 50 Ом;
● Предельная частота: ...... 10,0 ГГц;
● Рабочее напряжение в нормальных условиях: ...... 250 В;
● Сопротивление контактов «штырь–гнездо» и «корпус–корпус»: ...... 0,01 Ом;
● Тип резьбы: ...... метрическая;
● Материал корпуса: ...... нержавеющая сталь;
● Материал контакта: ...... прецизионный сплав;
● Покрытие контакта: ...... никель;
● Материал диэлектрика: ...... фторопласт, стекло;

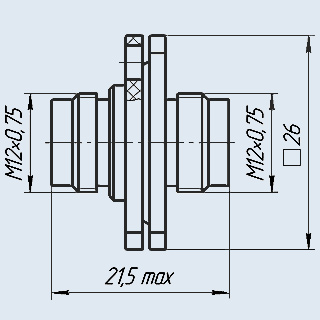

● Габариты (длина/ширина/высота): ...... 21,5/26,0/26,0 мм;
● Повышенная относительная влажность воздуха при +35°С: ...... 98 %;
● Диапазон рабочих температур: ...... -60 … +155 °С;
● Количество сочленений-расчленений: ...... 500;
● Масса соединителя: ...... 20,0 г.;
● Срок сохраняемости: ...... 15 лет.

Структура условного обозначения радиочастотных переходов:
СРГ-50-166ФВ
СР - соединитель радиочастотный;
Г - герметичное исполнение;
50 - величина волнового сопротивления, Ом;
273 - порядковый номер разработки;
Ф или П - изоляционный материал - фторопласт или полиэтилен;
В - всеклиматическое исполнение по ГОСТ В 2039404-81.

Пример записи при заказе:
Переход ОС СРГ-50-166ФВ ВР0.364.018ТУ, ВР0.364.055ТУСД.
