ТГИ1-2500/50

ТГИ1-2500/50
Тиратрон импульсный ТГИ1-2500/50 с накалённым катодом и газовым наполнением в металлокерамическом исполнении.
Предназначен для коммутации импульсной мощности в модуляторных устройствах с током до 2500 А при напряжении на аноде не более 50 кВ.
Тиратрон ТГИ1-2500/50 применяется в радиотехнических устройствах специального назначения.
Выпускается в металлокерамическое оформлении, наполнение водородное.
Работает в вертикальном положении, выводом анода вверх.
Охлаждение анода, сетки и корпуса жидкостное (для воды 2-3 л/мин).
Время разогрева не более 6 мин.

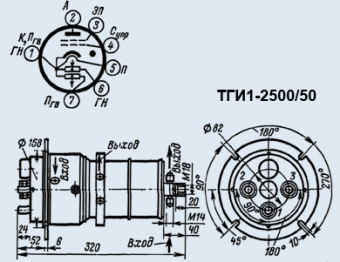

Габаритные размеры тиратрона ТГИ1-2500/50:
   - длина - 320 мм;
   - диаметр - 165 мм.
Масса не более 8 кг.
Технические условия: ТС3.340.011ТУ.

Гарантийный срок хранения тиратрона ТГИ1-2500/50 - не менее 15 лет со дня изготовления.
Минимальная наработка:
  - 1000 часов в режимах и условиях, допускаемых ТУ;
  - 1500 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка маркировки импульсного тиратрона:
ТГИ1-2500/50
ТГИ - тиратрон с газовым наполнением, предназначенный для работы в импульсном режиме;
1 - число порядкового номера разработки импульсного тиратрона;
2500 - число, указывающее на максимальную амплитуду импульса тока анода в амперах (А);
50 -  число, соответствующее наибольшей амплитуде напряжения в киловольтах (кВ).
