ТГИ1-400/3.5

ТГИ1-400/3.5
Тиратрон импульсный ТГИ1-400/3.5 с оксидным катодом косвенного накала и газовым наполнением в стеклянной оболочке.
Предназначен для коммутации в схемах линейных модуляторов в импульсном режиме с током до 400 А при напряжении на аноде до 3,5 кВ и частотой повторения импульсов 50 Гц.
Тиратрон ТГИ1-400/3.5 применяется в радиотехнической аппаратуре специального назначения.
Выпускается в стеклянном оформлении, баллон наполнен водородом.
Катод оксидный косвенного накала.
Работает в вертикальном положении анодом вверх.
Время разогрева не более 5 мин.
Охлаждение естественное.
Температура окружающей среды от -60 до +70° С.
Цоколь 4-штырьковый специальный с вертикальным выводом анода.

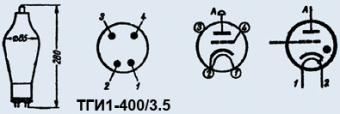

Габаритные размеры тиратрона ТГИ1-400/3.5:
   - длина - 280 мм;
   - диаметр - 85 мм.
Масса не более 600 г.
Наработка не менее 500 ч.
Гарантийный срок хранения тиратрона ТГИ1-400/3.5 - не менее 3 лет со дня изготовления.
Технические условия: СУ3.340.062ТУ.

Расшифровка маркировки импульсного тиратрона:
ТГИ1-400/3.5
ТГИ - тиратрон с газовым наполнением, предназначенный для работы в импульсном режиме;
1 - число порядкового номера разработки импульсного тиратрона;
400 - число, указывающее на максимальную амплитуду импульса тока анода в амперах (А);
3.5 -  число, соответствующее наибольшей амплитуде напряжения в киловольтах (кВ).
