ВИ1-30/25

ВИ1-30/25
Кенотрон импульсный ВИ1-30/25 высоковольтный с оксидный катодом косвенного накала в стеклянном исполнении.
Предназначен для подавления нестационарных процессов в импульсных устройствах при напряжении до 25 кВ и током анода не более 30 А.
Импульсный кенотрон ВИ1-30/25 применяется в радиотехнической аппаратуры специального назначения.
Выпускается в стеклянном оформлении с наружным выводом анода.
Катод оксидный косвенного накала.
Цоколь 4-штырьковый специальный.
Охлаждение естественное.

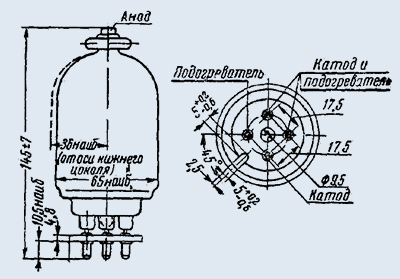

Габаритные размеры кенотрона ВИ1-30/25:
   - высота не более 152 мм;
   - диаметр не более 65 мм.
Масса не более 180 г.
Технические условия: СШ3.348.001ТУ.

Гарантийный срок хранения кенотрона ВИ1-30/25 - не менее 12 лет со дня изготовления.
Минимальная наработка:
  - 750 часов в режимах и условиях, допускаемых ТУ;
  - 2000 часов в облегчённом режиме.
Наработка исчисляется в пределах гарантийного срока хранения.

Расшифровка маркировки высоковольтного импульсного кенотрона:
ВИ1-30/25
ВИ - кенотрон импульсного действия;
1 - число, обозначающее порядковый номер типа кенотрона;
30 - число, обозначающее импульсное значение тока в амперах (А);
25 -  число, указывающее на амплитудное значение обратного напряжения в киловольтах (кВ).

Основные электрические параметры кенотрона ВИ1-30/25 :
- Напряжение накала ...... 10 В;
- Ток накала ...... 6 А;
- Падение напряжения на аноде ...... 3 кВ;
- Емкость анод–катод ...... 8 пФ;
- Внутреннее сопротивление (при Iа = 30 ) ...... 100 Ом;
- Наименьшее время разогрева катода ...... 1,5 мин;
- Долговечность ...... 250 ч.
