Автоматы защиты сети АЗСГ, АЗСГК, АЗРГ, АЗРГК

Автоматы защиты сети типа АЗСГ, АЗСГК, АЗРГ, АЗРГК от 2 до 50 А предназначаются для защиты электросети самолётных электросистем от токов опасных перегрузок или коротких замыканий при установке в кабинах с обычным или красным освещением.
Одновременно с защитой сети автомат является однополюсным выключателем.
Автоматы имеют хорошую чувствительность и обладают быстродействием при отключении токов короткого замыкания.
Способ крепления - при помощи двух винтов.
Климатическое исполнение и категория размещения - «УХЛ3», «Т3».
Технические условия: 8Ю0.361.001ТУ.

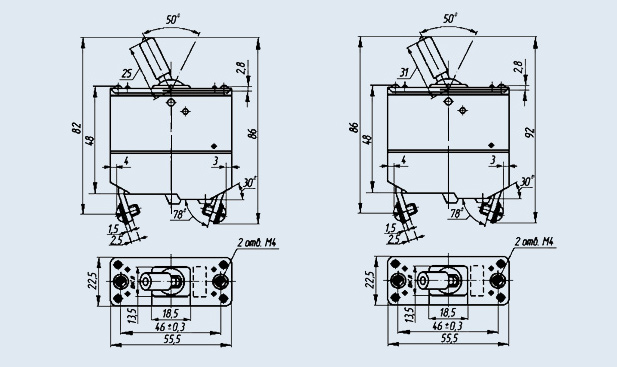

Рис.1. Габаритные и установочные размеры автоматы защиты сети типа АЗСГ, АЗРГ и АЗСГК, АЗРГК 1-ой серии.

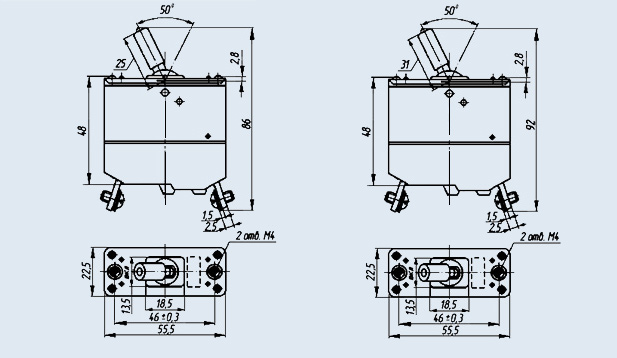

Рис.2. Габаритные и установочные размеры автоматы защиты сети типа АЗСГ, АЗРГ и АЗСГК, АЗРГК 2-ой серии.

Основные технические характеристики	АЗСГ, АЗСГК, АЗРГ, АЗРГК
Напряжение сети постоянного тока, В	27±10%
Номинальный ток, А	2; 5; 10; 15; 20; 25; 30; 40; 50
Постоянная времени индуктивности сети для автоматов, сек:     - для автомата на ток 2-20 А     - для автомата на ток 25-50 А	0,015 0,001
Режим работы	длительный
Количество включений, не более	10000
Габариты, мм	86х22,5х55,5
Масса г, не более	121

Основные параметры

  ● Работают в цепи постоянного тока c напряжением до 30 В.
  ● Номинальный ток: 2; 5; 10: 15; 20; 25; 30; 40; 50 А.
  ● Обеспечивают 100 автоматических отключений токов перегрузки до 20 jн и 10000 ручных циклов включения-отключения номинальной индуктивной нагрузки с постоянной времени цепи равной 0,015 сек, для автоматов защиты АЗСГ, АЗСГК, АЗРГ, АЗРГК от 2 до 20 А (включительно) и равной 0,001 сек для автоматов защиты АЗСГ, АЗСГК, АЗРГ, АЗРГК 25 до 50 А.
  ● Автоматы зашиты не срабатывают при номинальной нагрузке в течение одного часа при температуре +60°С.
  ● Автоматы защиты срабатывают от токов трогания 1,5 jн (для автоматов на 2 и 5 А) и 1,3 jн (для автоматов от 10 до 50 А) за время не более 30 мин при температуре +60°С.
  ● Время срабатывания автоматов при токе 6 jн не менее 0,3 сек.
  ● Автоматы выдерживают трёхкратный разрыв установившегося тока короткого замыкания на всех высотах до 30 000 м при температуре окружающей среды +20°С.
  ● Сопротивление изоляции автоматов при нормальных условиях не ниже 20 Мом, после изъятия автомата из гидростата не ниже 1 Мом.
  ● Величина переключающего усилия на рукоятке при включении не более 4,5 кг, при отключении не менее 0,7 кг.
  ● Автоматы выпускаются в пылевлагозащищённом исполнении.
  ● Средний вес автомата должен быть 115 г ±5%.
  ● Климатическое исполнение и категория размещения - «УХЛ3», «Т3».
  ● Гарантийный срок хранения автоматов - 8 лет.
  ● Гарантийная наработка - 2000 часов налёта в пределах гарантийного срока.

Автоматы защиты предназначаются для работы в следующих условиях:
  ● температуре окружающей среды ±60°С ±3°С;
  ● изменении внешнего давления от 760 ±30 мм. рт. ст. до 8,56 ±1 мм. рт. ст. (высота 30 000 м);
  ● вибрации с частотой от 10 до 300 Гц с ускорением до 6g;
  ● тряске с ускорением до 4g;
  ● линейных ускорений до 9g;
  ● относительной влажности воздуха окружающей среды при температуре от -90 до +40°С ±3%.

Конструкция

Автоматы защиты сети типа АЗСГ, АЗСГК и АЗРГ, АЗРГК различаются конструктивно двумя деталями - собачкой и штоком, которые характеризуют тип автомата защиты:
   - без свободного расцепления типа АЗСГ, АЗСГК, т.е. когда автомат не размыкает цепь при токовых перегрузках, если рукоятка удерживается в положении «Вкл»;
   - со свободным расцеплением типа АЗРГ и АЗРГК, т. е. автомат срабатывает, размыкает контакты при токовых перегрузках независимо от того, удерживается рукоятка в положении «Вкл» или нет.
Автоматы зашиты сети типа АЗСГК аналогичны автоматам защиты АЗСГ и типа АЗРГК аналогичны АЗРГ и отличаются отсутствием светящегося глазка на рукоятке. Каждый тип автоматов защиты (АЗСГ, АЗСГК или АЗРГ, АЗРГК) изготавливается в трёх незначительно отличающихся друг от друга исполнениях и характеризуется наличием: либо биметаллического расцепителя с тормозом, либо биметаллического расцепителя без тормоза, либо комбинированным - биметаллического расцепителя без тормоза с электромагнитным расцепителем.
Автоматы с индексом «К» устанавливается в кабинах с красным освещением и отличается от автоматов без индекса «К» нанесением белой краски на торец рукоятки вместо светомассы.

Расшифровка маркировки автомата защиты сети:

АЗРГК-10-2С

 - АЗР - буквенное обозначение: АЗР - автомат защиты сети со свободным расцеплением;
 - Г - наличие герметичного корпуса;
 - К - модификация автомата защиты сети: с индексом «К» устанавливаются в кабинах с красным освещением, без индекса «К» - для работы в кабинах с обычным освещением;
 - 10 - цифра, определяющая величину номинального тока, А;
 - 2С - серия автомата защиты сети: 2С - автомат защиты второй серии; отсутствие
индекса обозначает первую серию.
