АЗ3, АЗ3К автоматы защиты сети трехфазного переменного тока

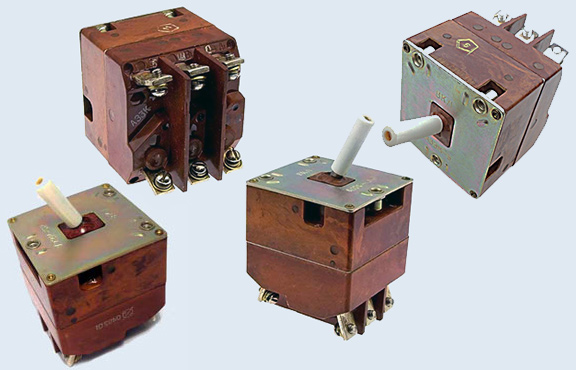

Рис 1. Внешний вид автоматов защиты сети трехфазного переменного тока типов АЗ3 и АЗ3К.

Автоматы защиты сети трехфазного переменного тока типов АЗ3 и АЗ3К негерметичные, пылебрызгозащищенные, мгновенного действия.
Предназначены для работы в сетях трёхфазного переменного тока при напряжении не более 208 В частотой 400 Гц и при номинальном токе от 10 до 100 А.
Использование автоматов защиты сети типов АЗ3 и АЗ3К обеспечивает эффективную защиту трехфазных сетей от повреждений и сбоев, повышая общую стабильность и надежность системы энергоснабжения.
Одновременно автоматы защиты сети типов АЗ3 и АЗ3К являются трехполюсным выключателям.
При коротком замыкании в одной фазе автомат, срабатывая, отключает все три фазы.
Автоматы защиты сети с индексом «К» устанавливаются в кабинах с красным освещением и отличаются удлиненной ручкой и отсутствием на ней светящегося глазка.
Способ крепления - при помощи винтов.
Климатическое исполнение и категория размещения - «УХЛ3», «Т3».
Степень защиты - IP30, выводов IP00 по ГОСТ 14254.
Гарантийный срок хранения автоматов - 8 лет со дня приёмки представителем заказчика.
Гарантийная наработка - 2000 часов налёта в пределах гарантийного срока.

Технические условия:
   ● автоматы типа АЗ3 и АЗ3К на токи от 2 до 50 А - 8Ю0.361.030ТУ;
   ● автоматы типа АЗ3К-75 на ток 75 А - 8Ю0.619.253ТУ;
   ● автоматы типа АЗЗ-100 и АЗ3К-100 на ток 100А - 8Ю0.619.253ТУ.

Рис 2. Габаритные и присоединительные размеры автоматов защиты сети типа АЗ3 и АЗ3К.

Структура условного обозначения:

АЗ3К-100:
АЗ - буквенное обозначение, где АЗ - автомат защиты;
3 - цифра, определяющая исполнение: 3 - для трёхфазных сетей переменного тока;
К - место установки:
       - с индексом «К» устанавливаются в кабинах с красным освещением;
       - без индекса «К» для работы в кабинах с обычным освещением;
100 - цифра, определяющая величину номинального тока, А: 2; 3; 4; 5; 7,5; 10; 15; 20; 25; 30; 40; 50; 75; 100.
2С - серия автомата защиты сети: 2С - автомат защиты второй серии; отсутствие индекса обозначает первую серию.

* По согласованию с изготовителем автоматы на токи от 2 до 50 А могут использоваться в цепи постоянного тока.

Условия эксплуатации:

1. - Климатическое исполнение и категория размещения УХЛ3 по ГОСТ 15150-69;
2. - Температура окружающей среды от минус 60 до 60°С;
3. - Относительная влажность воздуха окружающей среды до 98% при температуре до 40°С;
4. - Вибрация с частотой от 5 до 300 Гц с ускорением до 5g и амплитудой до 1 мм;
5. - Тряска с ускорением до 4g с частотой 40-100 ударов в минуту;
6. - Линейные ускорения до 9g;
7. - Автоматы безотказно работают после транспортирования любым видом транспорта в тарной и транспортной упаковке;
8. - Требования техники безопасности по ГОСТ 19.705-89.

Основные технические и эксплуатационные характеристики автоматов защиты сети
АЗ3 и АЗ3К от 2А до 50А:

Основные параметры	АЗЗ(К) от 2А до 50А
Номинальное напряжение цепи переменного тока частотой (400 ± 40) Гц, не более	200 (+7,0 / -13,0)
Номинальный ток, А:	2; 3; 5; 7,5; 10; 15; 20; 25; 30; 40; 50
Ток срабатывания теплового расцепителя, I ном:
- для автоматов на токи от 2 до 10 А:	1,5
- для автоматов на токи от 15 до 100 А:	1,4
Время срабатывания теплового расцепителя при температуре окружающей среды + 60 °C, мин:	до 30
Ток срабатывания электромагнитного расцепителя, I ном:
- для автоматов на токи от 2 до 50 А:	10-20
- для автоматов на токи 75; 100 А:	9-14
Время срабатывания электромагнитного расцепителя, мс:	до 10
Относительная влажность окружающей среды при t°C до +40°, %:	до 98
Рабочая температура окружающей среды, °С:	от –60 до +60
Общий гарантийный срок, лет:	8
Масса г, не более:	280

Основные технические и эксплуатационные характеристики автоматов защиты сети
АЗЗ(К)-75А, АЗЗ(К)-100А:

Основные параметры	АЗЗ(К)-75А	АЗЗ(К)-100А
Номинальный ток, А:	75	100
Ток срабатывания теплового расцепителя, I ном:	1,4	1,4
Время срабатывания теплового расцепителя при температуре окружающей среды + 60 °C, мин:	до 15	до 15
Ток срабатывания электромагнитного расцепителя, I ном:	9-14	9-14
Время срабатывания электромагнитного расцепителя, мс:	до 10	до 10
Относительная влажность окружающей среды при t°C до +40°, %:	до 98	до 98
Рабочая температура окружающей среды, °С:	от –60 до +60	от –60 до +60
Общий гарантийный срок, лет:	6	6
Масса г, не более:	600	600
