АЗС - автоматы защиты сети для автоматического отключения потребителей электроэнергии

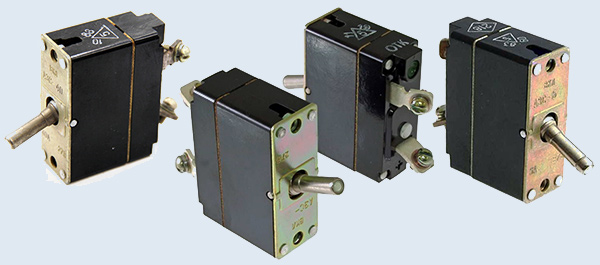

Рис.1 Внешний вид автоматов защиты сети серии АЗС.

Автоматы защиты сети типа АЗС однополюсные, негерметичные, пылебрызгозащищенные, мгновенного действия без свободного расцепления на номинальные токи от 2 до 50 А.
Предназначены для автоматического отключения потребителей электроэнергии при перегрузках и коротких замыканиях в цепях постоянного тока при напряжении до 30 В.
Производятся со светящимся глазком на ручке управления и устанавливаются в кабинах с обычным освещением.
Автомат имеет хорошую чувствительность и обладает быстродействием при отключении токов короткого замыкания.
Одновременно автомат являются однополюсным выключателем.
Изготавливаются без свободного расцепителя, т.е. автомат не размыкает цепь при токовых перегрузках, если ручка удерживается в положении «Вкл» и размыкает цепь после освобождения ручки.
Способ крепления - при помощи двух винтов.
Климатическое исполнение и категория размещения - «УХЛ3», «Т3».
Степень защиты - IP30, выводов IP00 по ГОСТ 14254.
Гарантийный срок хранения автоматов типа АЗС - 6 лет со дня приёмки представителем заказчика.
Гарантийная наработка - 2000 часов налёта в пределах гарантийного срока.
Технические условия: ТУ16-526.015-73.

Рис.2 Габаритные и установочные размеры автоматов защиты сети серии АЗС.

Структура условного обозначения:

АЗС-ХХ

• АЗС - автомат защиты сети без свободного расцепления;

• ХХ - цифра, определяющая величину номинального тока в амперах (2, 5, 10, 15, 20, 25, 30, 40, 50).

Основные технические параметры и эксплуатационные характеристики
автоматов защиты сети АЗC:

Тип автомата защиты сети	АЗС
Напряжение сети постоянного тока, В	27 ±10%
Номинальный ток, А	2; 5; 10; 15; 20; 25; 30; 40; 50
Кинематическая связь биметаллической пластины с контактами	без свободного расцепления
Режим работы	длительный
Количество циклов включений и отключений номинального тока активной нагрузки	10000
Количество автоматических отключений токов перегрузки	91
Количество разрывов токов короткого замыкания	5
Рабочая температура окружающей среды, °С	от -60 до +50
Гарантийный срок хранения и эксплуатации, лет	6
Габариты, мм	80х21,5х55
Масса, не более, г	90

Дополнительные параметры автоматов защиты сети серии АЗС:

Тип автомата	Hоминальный ток активной нагpyзки, А	Кpатность тока перегрузки	Время срабатывания в нормальных климатических условиях при токе перегрузки, с
АЗС-2	2	3*Iном	15-45
АЗС-5	5	2*Iном	25-65
АЗС-10	10	2*Iном	15-45
АЗС-15	15	2*Iном	15-45
АЗС-20	20	2*Iном	20-60
АЗС-25	25	2*Iном	20-60
АЗС-30	30	2*Iном	20-60
АЗС-40	40	2*Iном	25-80
АЗС-50	50	2*Iном	25-80

Условия эксплуатации:

 - Температура окружающего воздуха: ...... от минус 60 до плюс 50°С;
 - Относительная влажность окружающего воздуха: ...... до 98% при температуре 25°С;
 - Пониженное атмосферное давление:
       - для автоматов типа АЗС-2 - АЗС-5: ...... 12133 Па (91 мм рт.ст.);
       - для автоматов типа АЗС-10 - АЗС-50: ...... 5466 Па (41 мм рт. ст.).
 - Окружающая среда невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов в концентрациях, разрушающих металлы и изоляцию;
 - Автоматы виброустойчивы и вибропрочны:
      - при вибрации мест крепления с частотой от 10 до 300 Гц и ускорении не более ...... 68,7 м/с2 (7g),
      - ударопрочны при воздействии многократных ударов с ускорением не более ...... 98,1 м/с2 (10g).
 - Рабочее положение автоматов в пространстве ...... любое.
