Блоки КЦ405 из кремниевых диффузионных диодов, выпрямительные

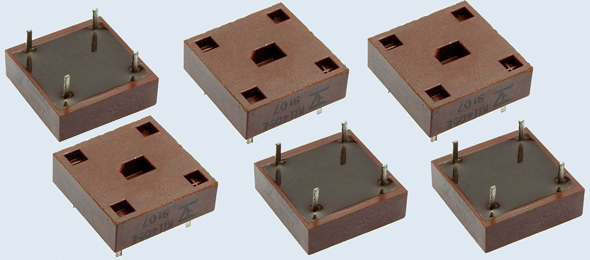

Рис.1 Внешний вид блоков типа КЦ405.
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И - блоки из кремниевых диффузионных диодов, выпрямительные.
Собраны по однофазной мостовой схеме и предназначены для преобразования переменного напряжения во вторичных источниках электропитания.
Используются для работы в выпрямительных устройствах радиоэлектронной аппаратуры общего назначения.
Выпускаются в пластмассовых корпусах с жёсткими выводами для монтажа на печатную плату.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Масса блоков не более 20,0 г.
Климатическое исполнение: «УХЛ», категория размещения «3».
Категория качества: «ОТК».
Технические условия:
- приёмка «1» - УФ0.336.006ТУ.
Основные области применения
■ Бытовая радиоэлектронная аппаратураМосты КЦ405 устанавливались в блоки питания телевизоров, радиоприёмников, магнитофонов, усилителей звуковой частоты (например, популярных советских серий «Вега», «Радиотехника S-90»), проигрывателей виниловых дисков и другой домашней техники.
■ Лабораторные и измерительные приборы
Используются в блоках питания мультиметров, осциллографов низшего класса, генераторов сигналов и блоков питания для макетных плат благодаря своей надёжности и низкой стоимости.
■ Зарядные устройства
Применяются в сетевых адаптерах и зарядных устройствах для аккумуляторов малой ёмкости (никель-кадмиевых или свинцово-кислотных), где не требуется высокая частота преобразования.
■ Системы автоматики и управления
Встраиваются в цепи питания реле, контакторов, электромагнитных клапанов и исполнительных механизмов промышленной автоматики.
■ Самодельные конструкции
Благодаря удобному корпусу с жёсткими выводами и наличию схемы прямо на корпусе, мосты КЦ405 крайне популярны у радиолюбителей при сборке собственных блоков питания, лабораторных стендов и ремонте старой аппаратуры.
■ Ремонт и восстановление оборудования
Эти мосты широко встречались в советской и постсоветской технике, поэтому их часто берут для восстановления старых блоков питания, телевизоров, радиоприёмников, лабораторных приборов.
Рис.2 Габаритные размеры и расположение выводов КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И.
Основные технические характеристики блоков
КЦ405А, КЦ405Б, КЦ405В, КЦ405Г, КЦ405Д, КЦ405Е, КЦ405Ж, КЦ405И
|
Наименование диода |
Uпр. (Iпр. max, мА) | Iобр (Uобр. и. max, В) | Uобр. и. max, В | Iпр. ср. max | fд max |
|---|---|---|---|---|---|
| В | мкА | В | мА | кГц | |
| КЦ405А |
4 (1000) |
125 (600) |
600 |
1000 |
5 |
| КЦ405Б |
4 (1000) |
125 (500) |
500 |
1000 |
5 |
| КЦ405В |
4 (1000) |
125 (400) |
400 |
1000 |
5 |
| КЦ405Г |
4 (1000) |
125 (300) |
300 |
1000 |
5 |
| КЦ405Д |
4 (1000) |
125 (200) |
200 |
1000 |
5 |
| КЦ405Е |
4 (1000) |
125 (100) |
100 |
1000 |
5 |
| КЦ405Ж |
4 (600) |
125 (600) |
600 |
600 |
5 |
| КЦ405И |
4 (600) |
125 (500) |
500 |
600 |
5 |
Буквенные обозначения параметров:
■ Uпр - постоянное прямое напряжение;
■ Iобр - постоянный обратный ток;
■ Uобр. max - максимальное обратное напряжение;
■ Iпр. max - максимальный прямой ток;
■ fд max - максимальная рабочая частота диода;
■ Т - температура окружающей среды.
