Держатели вставок плавких типа ДВП4, технические характеристики, параметры

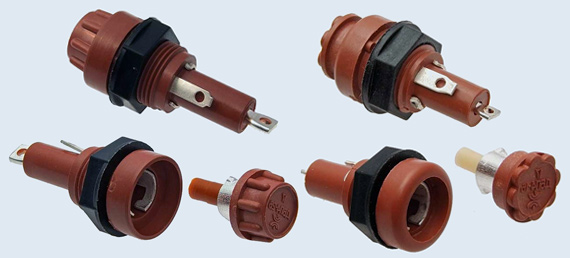

Рис.1 Внешний вид держателей вставок плавких ДВП4.

Держатели вставок плавких ДВП4 предназначены для работы в электрических сетях с напряжением до 250В постоянного и переменного тока до 5 А в аппаратуре общепромышленного и специального назначения.
Предназначены для установки вставки плавкой диаметром 4 и длинной 5 миллиметров с целью защиты оборудования от токов перегрузки и короткого замыкания.
Изготавливается во всеклиматическом исполнении «В» и в исполнении для умеренного и холодного климата «УХЛ» по ГОСТ 15150-69.
Держатель исполнения «В» допускает эксплуатацию в условиях воздействия инея и росы, соляного тумана, плесневых грибов.
Минимальный срок сохраняемости держателя вставки плавкой ДВП4-1 - не менее 15 лет.

Категория качества: «ОТК», «ВП».
Технические условия
● приёмка «1» ТУ6315-011-07612462-98;
● приёмка «5» УВМК.646116.001ТУ.

Почему выбирают именно ДВП4:

● Стойкость к жёстким условиям эксплуатации
Рассчитаны на работу в аппаратуре общепромышленного и специального назначения.
Выбор в её пользу объясняется сочетанием надёжности, долговечности и соответствия жёстким требованиям к эксплуатации.
● Ремонтопригодность
Пайка проводов обеспечивает максимально надёжный контакт, который не ослабевает со временем от нагрева, в отличие от винтовых зажимов.
● Долговечность
Гарантийный срок службы составляет 15 лет при возможности совершить до 400 замен самой вставки.
● Универсальность
Номинал в 250 В позволяет использовать их как в низковольтных слаботочных цепях (12-24 В), так и в стандартных сетях переменного тока 220 В.
● Совместимость со стандартными вставками
ДВП4 работают с распространёнными типами плавких вставок: ВП1-1, ВП2Б-1, ВПБ6, ПМ20, а также импортными предохранителями формата 5×20 мм (серии F, RF и др.).

Рис.2 Габаритные и присоединительные размеры держателей вставок плавких ДВП4.

Условные обозначения при заказе:
● Для изделий с приёмкой «1»: Держатель вставки плавкой ДВП4-1В ТУ6315-011-07612462-98.
● Для изделий с приёмкой «5»: Держатель вставки плавкой ДВП4-2В УВМК.646116.001ТУ.

Технические характеристики держателей вставок плавких ДВП4:
Сопротивление контакта, Ом, не более
- ДВП4-1	0,01
- ДВП4-2	0,005
- ДВП4-3	0,005
- ДВП4-4	0,005
Электрическая прочность изоляции, В	1500
Сопротивление изоляции, МОм, не менее	1000
Сила контактного нажатия, Н, не менее:
- ДПВ4-1	7,85
- ДПВ4-2	11,8
- ДПВ4-3	11,8
- ДПВ4-4	11,8
Сечение присоединяемых проводов, мм:
- ДПВ4-1	1
- ДПВ4-2	2,5
- ДПВ4-3	2,5
- ДПВ4-4	2,5
Повышенная рабочая температура, С	100
Пониженная рабочая температура, С	-60
Гарантийный срок с даты изготовления, лет	15
Гарантийная наработка, ч	15000
Количество смен вставок плавких	400
