Диоды 2Д203, КД203 кремниевые, диффузионные, выпрямительные

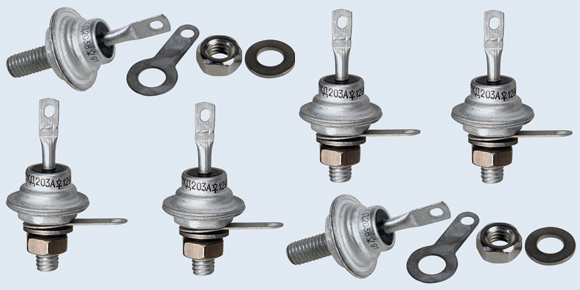

Рис.1 Общий вид диодов 2Д203, КД203.
Диоды 2Д203, КД203 кремниевые, диффузионные, выпрямительные.
Предназначены для преобразования переменного напряжения частотой до 5,0 кГц во вторичных источниках электропитания.
Используются для работы в выпрямительных устройствах аппаратуры специального назначения.
Выпускаются в металлостеклянном корпусе с жёсткими выводами.
Маркировка диода и схема соединения электродов с выводами указывается на корпусе.
Корпус типа: КДЮ-11-4, масса не более 12,0 г., с комплектующими деталями не более 18,0 г.
Климатическое исполнение: «УХЛ», «В».
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:● приёмка «1» УЖ0.336.042ТУ;
● приёмка «5» УЖ0.336.038ТУ;
● приёмка «9» УЖ0.336.038ТУ, аА0.339.190ТУ.
Область применения
Благодаря высокой перегрузочной способности и надёжности, диоды применяются в силовых узлах промышленной электроники и изделиях специального назначения:● Вторичные источники электропитания, в выпрямительных блоках питания различной аппаратуры общего и специального назначения.
● Силовые цепи в промышленной и бытовой аппаратуре, где нужна надёжная коммутация и стойкость к перепадам температур.
● Выпрямители сварочных аппаратов и зарядных устройств автомобильных аккумуляторов.
● Регуляторы мощности (например, в первой ступени управления двигателями постоянного тока).
● Лабораторные блоки питания средней мощности.
Рис.2 Габаритные размеры диодов 2Д203А, 2Д203Б, 2Д203В, 2Д203Г, 2Д203Д, КД203А, КД203Б, КД203В, КД203Г, КД203Д.
При монтаже на теплоотвод или шасси диод должен удерживаться ключом за шестигранное основание. Крутящий момент должен быть в пределах 1,47-1,96 Н х м (15-20 кгс х см). Не допускается при монтаже прилагать к изолированному выводу диода усилия, превышающие 4,9 Н (0,5 кгс), что может привести к нарушению целостности стеклянного изолятора.
При работе диодов на ёмкостную нагрузку действующее значение тока через диод не должно превышать 1,57 Iпр max. Допустимое значение статического потенциала составляет 200 В.
При последовательном электрическом соединении рекомендуется применять диоды одного типа и шунтировать каждый диод сопротивлением 10-15 кОм на каждые 100 В амплитуды обратного напряжения. Параллельное соединение диодов допускается только при наличии выравнивающих омических сопротивлений.
Основные технические характеристики диодов:
| Диод | Uпр, В (при Iпр, А) | Iобр, мА, не более (при Uобр, В) | Uобр, max, В | Iпр, ср, max, А | fд max, кГц | T, °С |
|---|---|---|---|---|---|---|
| 2Д203А |
1 (10) |
1,5 (600) |
420 |
10 |
1 |
|
| 2Д203Б |
1 (10) |
1,5 (800) |
560 |
10 |
1 |
-60 +130 |
| 2Д203В |
1 (10) |
1,5 (800) |
560 |
10 |
1 |
-60 +130 |
| 2Д203Г |
1 (10) |
1,5 (1000) |
700 |
10 |
1 |
-60 +130 |
| 2Д203Д |
1 (10) |
1,5 (1000) |
700 |
10 |
1 |
-60 +130 |
| КД203А |
1 (10) |
1,5 (600) |
420 |
10 |
1 |
-60 +130 |
| КД203Б |
1 (10) |
1,5 (800) |
560 |
10 |
1 |
-60 +130 |
| КД203В |
1 (10) |
1,5 (800) |
560 |
10 |
1 |
-60 +130 |
| КД203Г |
1 (10) |
1,5 (1000) |
700 |
10 |
1 |
-60 +130 |
| КД203Д |
1 (10) |
1,5 (1000) |
700 |
10 |
1 |
-60 +130 |
Буквенные обозначения параметров диодов:
■ Uпр - постоянное прямое напряжение;
■ Iобр - постоянный обратный ток;
■ Uобр max - максимальное постоянное обратное напряжение;
■ Iпр ср max - максимальный средний прямой ток;
■ fд max - максимальная рабочая частота диода;
■ Т - температура окружающей среды.
