Диоды Д223 кремниевые, сплавные, выпрямительные в металлостеклянном корпусе

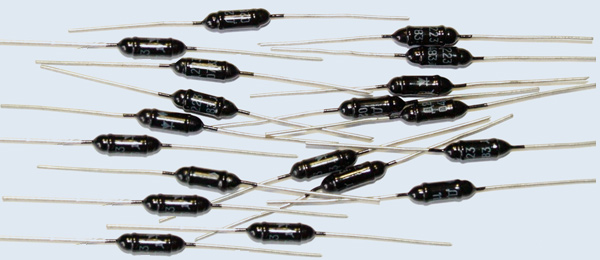

Рис.1 Внешний вид диодов Д223, Д223А, Д223Б.

Кремниевые сплавные выпрямительные диоды Д223, Д223А, Д223Б в металлостеклянном корпусе с гибкими выводамию.
Диоды этой серии применяются в схемах выпрямления низкой частоты, логических устройствах, детекторах, а также в качестве модулятора, демпфера, и фиксатора уровня.
Благодаря малой емкости перехода они исторически находили применение и в высокочастотных каскадах радиоприемников..
Используются в радиоэлектронной аппаратуры общего и специального назначения.
Выпускаются в металлостеклянном корпусе с разнонаправленными гибкими выводами.
Маркируются цифро-буквенным кодом, схема соединения электродов с выводами приводится на корпусе.
Масса диода не более 0,53 г.
Климатическое исполнение: «УХЛ3.1».

Категория качества: «ОТК», «ВП».

Технические условия:
■ приемка «1» аА0.336.613ТУ;
■ приемка «5» СМ3.362.018ТУ.

Основные области применения

■ Выпрямители низкой частоты и малых токов
Используются для преобразования переменного тока в постоянный в слаботочных цепях. Однако из-за низкого максимального прямого тока (всего 50 мА) они не подходят для силовых блоков питания, а применяются только для питания небольших узлов или сигнальных линий.
■ Логические схемы и импульсная техника
Диоды работают в качестве элементов логики, ограничителей амплитуды импульсов и фиксатора уровня.
■ Детекторы и формирователи сигналов
Применяются в радиоприемных устройствах (амплитудные детекторы АМ-сигналов) и измерительной аппаратуре.
■ Демпфирующие цепи
Диоды устанавливаются параллельно обмоткам реле, трансформаторов или катушек индуктивности для защиты транзисторов от пробоя напряжением самоиндукции при их выключении.
■ Модуляторы и демодуляторы
Используются в узлах формирования и обработки сигналов.

Рис.2 Габаритные и присоединительные размеры диодов типа Д223.

Основные технические характеристики диодов Д223, Д223А, Д223Б

Параметр	Uпр, В (Iпр, мА)	Iобр, мкА (Uобр, max, В)	Uобр, max В	Iпр, max мА	T, °С
Д223	1 (50)	1 (50)	50	50	-60...+125
Д223А	1 (50)	1 (100)	100	50	-60...+125
Д223Б	1 (50)	1 (150)	150	50	-60...+125

Буквенные обозначения параметров:

■ Uпр - постоянное прямое напряжение;

■ Iобр - постоянный обратный ток;

■ Uобр, max - максимальное обратное напряжение;

■ Iпр, max - максимальный прямой ток;

■ Т - температура окружающей среды.
