Диоды КД202 кремниевые, диффузионные, выпрямительные

Диоды КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р, КД202Т кремниевые, диффузионные для выпрямления переменного тока частотой до 5 кГц.
Предназначены для работы в выпрямительных устройствах источников вторичного электропитания аппаратуры и оборудования общего назначения.
Выпускаются в металлостеклянном корпусе с жёсткими выводами.
Тип диода и схема соединения электродов с выводами приводятся на корпусе.
Допускается маркировка диодов КД202А и КД202В цветной полосой на боковой поверхности баллона вместо обычной маркировки.
Цвет маркировки:
   ● КД202А - красная полоса;
   ● КД202В - зелёная полоса.
Корпус типа: КДЮ-11-2.
Климатическое исполнение: «УХЛ».
Масса диода не более 5,2 г., с комплектующими деталями не более 7,0 г.
Выпускается с категорией качества «ОТК».

Технические условия:

   - приёмка «1» - УЖ3.362.036ТУ.

Гарантийные обязательства:

Изготовитель гарантирует соответствие качества диодов требованиям технических условий УЖ3.362.036ТУ при соблюдении потребителем условий и правил хранения, транспортирования, монтажа и условий эксплуатации, установленных ТУ.
Гарантийный срок хранения 12 лет со дня изготовления.
Минимальная наработка:
  ● 30000 часов - в режимах и условиях, допускаемых ТУ;
  ● 50000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

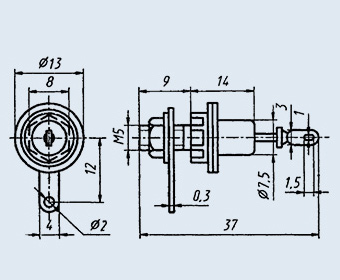

Рис.1 Габаритные размеры диодов КД202А, КД202В, КД202Д, КД202Ж, КД202К, КД202М, КД202Р, КД202Т

Особенности монтажа:

При монтаже на теплоотвод или шасси диод должен удерживаться ключом за шестигранное основание, усилие затяжки не должно превышать 1,47 Н х м (0,15-20 кгс х м). Запрещается прилагать к изолированному выводу диода усилие, превышающие 0,98 Н (0,1 кгс), что может привести к нарушению целостности стеклянного изолятора.

Основные технические характеристики диодов:

Тип диода	Uобр max	Uобр имп max	Iпр max	Iпр имп max	Uпр/Iпр	Io(25)/Ioм	f max	P
	В	В	А	А	В/А	мА/мА	кГц	Вт
КД202А	35	50	5	9	0,9/5	-/0,8	1,2	6
КД202Б	35	50	5	9	0,9/5	-/0,8	1,2	6
КД202В	70	100	5	9	0,9/5	-/0,8	1,2	6
КД202Г	70	100	5	9	0,9/5	-/0,8	1,2	6
КД202Д	140	200	5	9	0,9/5	-/0,8	1,2	6
КД202Е	140	200	5	9	0,9/5	-/0,8	1,2	6
КД202Ж	210	300	5	9	0,9/5	-/0,8	1,2	6
КД202И	210	300	5	9	0,9/5	-/0,8	1,2	6
КД202К	280	400	5	9	0,9/5	-/0,8	1,2	6
КД202Л	280	400	5	9	0,9/5	-/0,8	1,2	6
КД202М	350	500	5	9	0,9/5	-/0,8	1,2	6
КД202Н	350	500	5	9	0,9/5	-/0,8	1,2	6
КД202Р	420	600	5	9	0,9/5	-/0,8	1,2	6

Условные обозначения электрических параметров диодов:

  ● Uoбp max - максимальное постоянное обратное напряжение;
  ● Uобр имп max - максимальное импульсное обратное напряжение;
  ● Inp max - максимальный прямой ток;
  ● Inp имп max - максимальный импульсный прямой ток;
  ● Uпр/Iпр - постоянное прямое напряжение (Uпр) на диоде при заданном прямом токе (Iпр) через него;
  ● Io(25)/Ioм- обратный ток диода при предельном обратном напряжении. Приводится для температуры +25°C (Iо(25)) и максимальной рабочей температуры (Iом);
  ● fmax - максимальная рабочая частота диода;
  ● P - максимально допустимая постоянная рассеиваемая мощность на диоде.
