Электродвигатели коллекторные ДПР-72 с возбуждением от постоянных магнитов

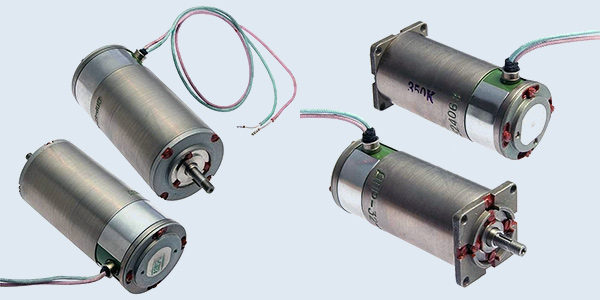

Рис.1 Внешний вид электродвигателей ДПР-72

Электродвигатели коллекторные ДПР-72 постоянного тока с возбуждением от постоянных магнитов без стабилизации частоты вращения. Предназначены для работы в качестве силового двигателя для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатели ДПР-72 используется в системах автоматики, радиоэлектроники и телемеханики в качестве привода различных механизмов в оборудовании общего и специального назначения.
Электродвигатель реверсивный, обеспечивает работу при обоих направлениях вращения вала.
Изготавливаются в различных вариантах конструктивного исполнения:
Электродвигатели постоянного тока коллекторные типа ДПР имеют следующие конструктивные исполнения:
●  Н1, Н4, Н5 - бесфланцевое с креплением за наружную поверхность корпуса и одним выходным концом вала;
●  Н2, Н7, Н8, Н9 - бесфланцевое с креплением за наружную поверхность корпуса и с двумя выходными концами вала;
●  Ф1, Ф4, Ф5 - фланцевое с креплением за наружную поверхность корпуса и одним выходным концом вала;
●  Ф2, Ф7, Ф8, Ф9 - фланцевое с креплением за наружную поверхность корпуса и с двумя выходными концами вала.
Режим работы - продолжительный.
Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе.
Электродвигатель допускает эксплуатацию при температуре окружающей среды от -60 до +70 °С, атмосферном давлении от 535 до 3040 ГПа, относительной влажности 98 % при 40 °С.
Устойчив к воздействию вибрации в диапазоне частот 5-2000 Гц с ускорением до 10 g и ударных нагрузок до 50 g.
Гарантийный срок хранения двигателя - не менее 12 лет со дня приёмки заказчиком.
Категория качества: «ВП».
Технические условия: - приёмка «5» - ОСТ16 0.515.007-74.

Структура условного обозначения двигателей ДПР-72:

 ДПР-72-Н1-03
● ДПР - электродвигатель коллекторный с возбуждением от постоянных магнитов, с полым бескаркасным якорем;
● 72 - номер габарита;
● H1 - конструктивное исполнение: H1 - бесфланцевое с креплением за наружную поверхность корпуса и одним выходным концом вала;
● 03 - порядковый номер исполнения по номинальным данным.

Условия эксплуатации двигателей:

● Сопротивление между корпусом и токоведущими частями ........ 20 МОм;
● Электрическая прочность изоляции в нормальных климатических условиях между токоведущими элементами, токоведущими элементами и корпусом ........ не менее 250 В;
● Вибрационные нагрузки:
       - диапазон частот от 1 до 5000 Гц ускорение ........ до 120 м/с2;
       - ударные нагрузки ........ до 350 м/с2.
● Температура окружающей среды при эксплуатации ........ от -60 до 70 °С;
● Относительная влажность воздуха при температуре 35 °С ........ не более 98 %.
Максимальная нагрузка на шарикоподшипники:
       - аксиальная ........ 5 Н;
       - радиальная ........ 10 Н.
● Максимальное усилие напрессовки на вал ........ 50 Н.

Рис. 2 Установочные и габаритные размеры коллекторных электродвигателей ДПР-72.

Технические характеристики и электрические параметры электродвигателей серии ДПР-72:

Тип двигателя	Номинальные данные				Iх, А	Пусковой режим		Срок службы, ч
	Uном, В	Мном, мН м	nном, об/мин	Iном, А		Мп, мН м	Iп, А
ДПР-72-Н1-02	27	40	6000	1,35	0,17	350	16,5	500
ДПР-72-Н1-03	27	40	4500	1	0,12	300	13,3	1000
ДПР-72-Н1-04	27	40	2500	0,6	0,09	190	4,7	2000
ДПР-72-Н1-06	12	40	6000	3	0,38	320	24	500
ДПР-72-Н1-07	12	40	4500	2,2	0,25	280	23	1000
ДПР-72-Н1-08	12	40	2500	1,3	0,15	185	10,2	2000
ДПР-72-Н2-02	27	40	6000	1,35	0,17	350	16,5	500
ДПР-72-Н2-03	27	40	4500	1	0,12	300	13,3	1000
ДПР-72-Н2-04	27	40	2500	0,6	0,09	190	4,7	2000
ДПР-72-Н2-06	12	40	6000	3	0,38	320	24	500
ДПР-72-Н2-07	12	40	4500	2,2	0,25	280	23	1000
ДПР-72-Н2-08	12	40	2500	1,3	0,15	185	10,2	2000
ДПР-72-Ф1-02	27	40	6000	1,35	0,17	350	16,5	500
ДПР-72-Ф1-03	27	40	4500	1	0,12	300	13,3	1000
ДПР-72-Ф1-04	27	40	2500	0,6	0,09	190	4,7	2000
ДПР-72-Ф1-06	12	40	6000	3	0,38	320	24	500
ДПР-72-Ф1-07	12	40	4500	2,2	0,25	280	23	1000
ДПР-72-Ф1-08	12	40	2500	1,3	0,15	185	10,2	2000
ДПР-72-Ф2-02	27	40	6000	1,35	0,17	350	16,5	500
ДПР-72-Ф2-03	27	40	4500	1	0,12	300	13,3	1000
ДПР-72-Ф2-04	27	40	2500	0,6	0,09	190	4,7	2000
ДПР-72-Ф2-06	12	40	6000	3	0,38	320	24	500
ДПР-72-Ф2-07	12	40	4500	2,2	0,25	280	23	1000
ДПР-72-Ф2-08	12	40	2500	1,3	0,15	185	10,2	2000
