Фотоэлектронные умножители ФЭУ характеристики, параметры, описание

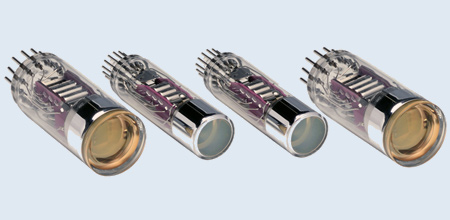

Рис.1 Внешний вид фотоэлектронных умножителей.
Фотоэлектронный умножитель (ФЭУ) - это электровакуумный прибор, в которых ток фотоэлектронной эмиссии усиливается посредством вторичной электронной эмиссии.
Основное назначение фотоэлектронных умножителей заключается в преобразовании световых сигналов в электрические и усилении слабых фототоков.
Фотоэлектронный умножитель состоит из фотокатода, эмитирующего поток электронов под действием оптического излучения (фототок), электронно-оптической системы, создающей электрическое поле, фокусирующее или собирающее электроны с фотокатода, динодной умножительной системы, обеспечивающей умножение электронов в результате вторичной электронной эмиссии, и анода - коллектора вторичных электронов.
В зависимости от назначения и предъявляемых требований ФЭУ бывают однокаскадными и многокаскадными.
● Однокаскадные ФЭУ имеют однократное усиление и предназначаются для сравнительно небольшого усиления фототока.
По конструкции эти ФЭУ аналогичны вакуумным фотоэлементам и имеют анод, фотокатод и дополнительный электрод, называемый эмиттером.
● Многокаскадные ФЭУ имеют светочувствительный фотоэлектронный катод, фокусирующую систему, умножительную систему и коллектор-анод.
Фотоумножители применяются в оптической аппаратуре, устройствах телевизионной и лазерной техники, в счётчиках элементарных частиц, в медицинской диагностике, в астрономии, ядерной физике, световой спектроскопии и других областях.
ФЭУ-1
Фотоэлектронный умножитель для звуковоспроизводящей аппаратуры кинематографии и автоматических контрольных и измерительных устройств.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №2.
Оптический вход - боковой.
Число каскадов усиления - 1.
Оформление - стеклянное.
Масса: 0,05 кг.
ФЭУ-2
Фотоэлектронный умножитель для звуковоспроизводящей аппаратуры кинематографии и автоматических контрольных и измерительных устройств.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №2.
Оптический вход - боковой.
Число каскадов усиления - 1.
Оформление - стеклянное.
Масса: 0,05 кг.
ФЭУ-17А
Фотоэлектронный умножитель применяется в спектрофотометрах для астрофизических целей.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №6.
Оптический вход - боковой.
Число каскадов усиления - 13.
Оформление - стеклянное, с цоколем (РШ32).
Масса: 0,13 кг.
ФЭУ-18А
Фотоэлектронный умножитель применяется в спектрофотометрах для астрофизических целей.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №6.
Оптический вход - боковой с увиолевым окном.
Число каскадов усиления - 13.
Оформление - стеклянное, с цоколем (РШ32).
Масса: 0,13 кг.
ФЭУ-31
Фотоэлектронный умножитель применяется для работы в сцинтилляционных счётчиках для гамма - спектрометрии.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №6.
Оптический вход - торцевой.
Число каскадов усиления - 8.
Оформление - стеклянное, бесцокольное (РШ23).
Масса: 0,03кг.
ФЭУ-31А
Фотоэлектронный умножитель применяется для индикации и измерения слабых световых потоков в видимой области спектра.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №6.
Оптический вход - торцевой.
Число каскадов усиления - 8.
Оформление - стеклянное, бесцокольное (РШ23).
Масса: 0,03 кг.
ФЭУ-35
Фотоэлектронный умножитель применяется для работы в сцинтилляционных счётчиках для гамма - спектрометрии.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №6.
Оптический вход - торцевой.
Число каскадов усиления - 8.
Оформление - стеклянное, с цоколем.
Масса: 0,05 кг.
ФЭУ-39А
Фотоэлектронный умножитель применяется для работы в фотометрических приборах в области спектра 160 - 600 нм. в приборах широкого применения, а также в черенковских счётчиках.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №12.
Оптический вход - торцевой.
Число каскадов усиления - 11.
Оформление - стеклянное, с цоколем (РШ32).
Масса: 0,14 кг.
ФЭУ-60
Фотоэлектронный умножитель с торцевым полупрозрачным катодом и электростатической фокусировкой электронов для индикации световых потоков в портативной аппаратуре.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №10.
Оптический вход - торцевой.
Число каскадов усиления - 10.
Оформление - стеклянное, бесцокольное, с гибкими выводами.
Масса: 0,02 кг.
ФЭУ-77
Фотоэлектронный умножитель для регистрации коротких световых импульсов оптических квантовых генераторов в видимой, и ближней инфракрасной областях спектра.
Фотокатод - сурьмяно-натриево-калиево-цезиевый.
Оптический вход - торцевой.
Число каскадов усиления - 13.
Оформление - стеклянное с цоколем (РШ32).
Масса: 0,15 кг.
ФЭУ-84, ФЭУ-84-1, ФЭУ-84-2, ФЭУ-84-3, ФЭУ-84-4, ФЭУ-84-5
Фотоэлектронные умножители применяются для регистрации направленных световых пучков с широким динамическим диапазоном яркостей.
Фотокатод - сурьмяно-калиево-натриево-цезиевый, спектральная характеристика №8.
Оптический вход - торцевой.
Число каскадов усиления - 12.
Оформление - стеклянное, бесцокольное (РШ38).
Масса: 0,08 кг.
ФЭУ-85
Фотоэлектронный умножитель для работы в сцинтилляционных счётчиках и спектрометрических устройствах
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №6.
Оптический вход - торцевой.
Число каскадов усиления - 11.
Оформление - стеклянное, бесцокольное.
Масса: 0,05 кг.
ФЭУ-93
Фотоэлектронный умножитель применяется для работы в сцинтилляционной и радиоэлектронной аппаратуре.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №4.
Оптический вход - торцевой.
Число каскадов усиления - 12.
Оформление - стеклянное, бесцокольное (РШ34).
Масса: 0,14 кг.
ФЭУ-97
Фотоэлектронный умножитель применяется для регистрации коротких световых импульсов в ультрафиолетовой части спектра.
Фотокатод - сурьмяно-цезиевый, спектральная характеристика №4.
Оптический вход - торцевой.
Число каскадов усиления - 14.
Оформление - стеклянное, бесцокольное (РШ34).
Масса: 0,14 кг.
ФЭУ-100
Фотоэлектронный умножитель применяется для измерения пороговых потоков лучистой энергии в области спектра от 170 до 830 нм.
Фотокатод - сурьмяно-натриево-калиево-цезиевый, спектральная характеристика №4.
Оптический вход - торцевой.
Число каскадов усиления - 11.
Оформление - стеклянное, бесцокольное (РШ31).
Масса: 0,08 кг.
ФЭУ-102
Фотоэлектронный умножитель применяется для работы в радиометрической и спектрометрической аппаратуре радиоактивного каротажа при температуре окружающей среды до + 150 С.
Фотокатод - сурьмяно-натриево-калиево-цезиевый.
Оптический вход - торцевой.
Число каскадов усиления - 12.
Оформление - стеклянное, бесцокольное.
Масса: 0,03 кг.
ФЭУ-114
Фотоэлектронный умножитель применяется для исследования быстропротекающих процессов и считывания графической информации.
Фотокатод - сурьмяно-натриево-цезиевый.
Оптический вход - торцевой.
Число каскадов усиления - 11.
Оформление - стеклянное, бесцокольное (РШ31).
Масса: 0,05 кг.
ФЭУ-115
Фотоэлектронный умножитель применяется для спекрозональных исследований в диапазоне длин волн 250 - 850 нм.
Фотокатод - сурьмяно-натриево-калиево-цезиевый.
Оптический вход - торцевой.
Число каскадов усиления - 14.
Оформление - стеклянное, бесцокольное (РШ40).
Масса: 0,025 кг.
ФЭУ-116
Фотоэлектронный умножитель применяется для спектрозональных исследований в ультрафиолетовой области спектра.
Фотокатод - теллур-цезиевый на увиолевом стекле.
Оптический вход - торцевой.
Число каскадов усиления - 14.
Оформление - стеклянное, бесцокольное (РШ40).
Масса: 0,025 кг.
ФЭУ-117
Фотоэлектронный умножитель применяется для исследования временных процессов.
Фотокатод - теллур-цезиевый на увиолевом стекле.
Оптический вход - торцевой.
Число каскадов усиления - 14.
Оформление - стеклянное, бесцокольное (РШ40).
Масса: 0,025 кг.
ФЭУ-118
Фотоэлектронный умножитель применяется для работы в фотометрической аппаратуре.
Фотокатод - сурьмяно-калиево-натриево-цезиевый.
Оптический вход - торцевой.
Число каскадов усиления - 12.
Оформление - стеклянное, бесцокольное (РШ34а).
Масса: 0,14 кг.
ФЭУ-119
Фотоэлектронный умножитель применяется для измерения пороговых световых потоков в видимой и ближайшей инфракрасной областях спектра.
Фотокатод - сурьмяно-калиево-натриево-цезиевый.
Оптический вход - торцевой.
Число каскадов усиления - 12.
Оформление - стеклянное, бесцокольное.
Масса: 0,18 кг.
ФЭУ-138
Фотоэлектронный умножитель применяется для преобразования потока излучения в электрические сигналы.
Фотокатод - непрозрачный арсенид-галлиевый на металлической подложке.
Оптический вход - торцевой.
Число каскадов усиления - 11.
Оформление - стеклянное, бесцокольное (РШ40).
Масса: 0,03 кг.
Основные параметры фотоэлектронных умножителей ФЭУ:
| Тип умножителя |
Чувствительность анода, не менее |
Темновой ток, не более |
Чувствительность фотокатода, не менее |
Ток анода, не более | Область спектральной чувствительности | Наработка, не менее |
|---|---|---|---|---|---|---|
| А/лм | мкА | мкА/лм | мкА | нм | ч | |
| ФЭУ-1 |
0.4 |
0.1 |
- |
- |
- |
150 |
| ФЭУ-2 |
0.4 |
0.1 |
- |
- |
- |
150 |
| ФЭУ-17А |
10 |
0.003 |
20 |
100 |
300-600 |
750 |
| ФЭУ-18А |
10 |
0.003 |
20 |
100 |
220-600 |
750 |
| ФЭУ-31 |
1 |
0.5 |
20 |
50 |
380-420 |
750 |
| ФЭУ-31А |
1 |
0.5 |
20 |
5 |
340-440 |
750 |
| ФЭУ-35 |
10 |
0.002 |
20-40 |
50 |
300-600 |
3000 |
| ФЭУ-39А |
10 |
0.03 |
25 |
10 |
380-420 |
500 |
| ФЭУ-60 |
10-30 |
0.03 |
20 |
- |
300-600 |
1000 |
| ФЭУ-77 |
100-300 |
0.005 |
- |
0.4 |
- |
1000 |
| ФЭУ-84 |
80 |
0.003 |
35 |
5 |
420-480 |
1500 |
| ФЭУ-84-1 |
80 |
0.003 |
50 |
5 |
420-480 |
1500 |
| ФЭУ-84-2 |
80 |
0.005 |
80 |
5 |
420-550 |
1000 |
| ФЭУ-84-3 |
80 |
0.005 |
80 |
5 |
420-550 |
2000 |
| ФЭУ-84-4 |
80 |
0.005 |
80 |
5 |
420-550 |
2000 |
| ФЭУ-84-5 |
80 |
0.005 |
80 |
5 |
420-550 |
1000 |
| ФЭУ-85 |
10-100 |
0.001 |
30 |
50 |
340-440 |
2000 |
| ФЭУ-91 |
30 |
0.005 |
20 |
10 |
340-650 |
2000 |
| ФЭУ-92 |
30 |
0.0025 |
20 |
2 |
380-490 |
2000 |
| ФЭУ-93 |
10-100 |
0.005 |
30 |
10 |
380-480 |
2000 |
| ФЭУ-97 |
30 |
0.06 |
35 |
10 |
360-460 |
2500 |
| ФЭУ-100 |
1-10 |
0.003 |
50 |
0.2 |
- |
1000 |
| ФЭУ-102 |
10 |
0.003 |
20 |
0.03 |
300-600 |
1000 |
| ФЭУ-114 |
30 |
0.005 |
0.0006 |
0.005 |
- |
1000 |
| ФЭУ-115 |
3-30 |
0.005 |
0.0005 |
250 |
- |
750 |
| ФЭУ-116 |
300 |
0.005 |
4.4 |
- |
- |
1500 |
| ФЭУ-117 |
1-60 |
0.005 |
0.02 |
- |
- |
750 |
| ФЭУ-118 |
10 |
0.005 |
0.0075 |
0.01 |
300-850 |
2000 |
| ФЭУ-119 |
10-1000 |
0.002 |
- |
3 |
300-850 |
3000 |
| ФЭУ-138 |
- |
0.005 |
200 |
10 |
- |
1000 |
