К52-17 электролитические объёмно-пористые полярные танталовые конденсаторы
7 декабря 2022
К52-17 электролитические объёмно-пористые танталовые конденсаторы. Предназначены для работы в цепях постоянного и пульсирующего тока. Технические характеристики, параметры, описание.
К52-17 конденсаторы электролитические объёмно-пористые танталовые полярные.
Выпускаются в герметизированном металлическом цилиндрическом корпусе с аксиальными проволочными выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока в радиоэлектронной аппаратуре специального назначения.
Конденсаторы стойкие к воздействию внешних факторов, установленных в ОСТ В 11 0026-84 для группы исполнения 2У с дополнениями и уточнениями в АЖЯР.673543.003ТУ и в АЖЯР.673543.006ТУ.
Изготавливаются во всеклиматическом исполнении "В".
Категория качества: «ВП»,«ОС».
Технические условия:
- приёмка "5" АЖЯР.673543.003ТУ;
- приёмка "9" АЖЯР.673543.006ТУ.
Пример условного обозначения при заказе:
- Конденсатор К52-17 25В - 330мкФ ±10% АЖЯР.673543.003ТУ.
- Конденсатор К52-17 63В - 220мкФ ±30% АЖЯР.673543.006ТУ.

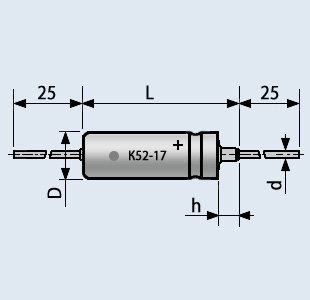

Рис.1 Габаритные и присоединительные размеры конденсаторов К52-17
| Основные технические характеристики танталовых конденсаторов К52-17: | ||||||||
|---|---|---|---|---|---|---|---|---|
|
Тип конденсатора |
Диапазон номинальных ёмкостей |
Номинальное напряжение |
Допускаемые отклонения ёмкости |
Тангенс угла потерь |
Ток утечки |
Полное сопротивление |
Срок сохраняемости |
Интервал рабочих температур |
| мкФ | В | % | % | мкА | Ом | лет | °С | |
|
К52-17 |
470; 1000; 2200 | 6,3 | ±10; ±20; ±30; +50/-20 | 30… 45 | 6,9… 42,58 | 1,0… 1,5 | >25 | -60… +125 |
| 330; 680; 1500 | 10 | ±10; ±20; ±30; +50/-20 | 30… 45 | 7,6… 46,0 | 1,0… 2,0 | >25 | -60… +125 | |
| 220; 470; 1000 | 16 | ±10; ±20; ±30; +50/-20 | 25… 40 | 8,0… 46,0 | 1,5… 3,0 | >25 | -60… +125 | |
| 150; 330; 680 | 25 | ±10; ±20; ±30; +50/-20 | 15… 25 | 8,5… 52,0 | 1,5… 2,0 | >25 | -60… +125 | |
| 100; 220; 470 | 32 | ±10; ±20; ±30; +50/-20 | 15… 25 | 7,4… 46,1 | 1,5… 4,0 | >25 | -60… +125 | |
| 68; 150; 330 | 50 | ±10; ±20; ±30; +50/-20 | 8… 25 | 7,8… 50,5 | 2,0… 4,0 | >25 | -60… +125 | |
| 47; 100; 220 | 63 | ±10; ±20; ±30; +50/-20 | 8… 20 | 6,9… 42,6 | 2,0… 5,0 | >25 | -60… +125 | |
| Габаритные размеры и масса конденсаторов К52-17: | |||||||
|---|---|---|---|---|---|---|---|
| Uном, В | 6.3 | 10 | 16 | 25 | 32 | 50 | 63 |
| Cном, мкФ |
DxL, мм масса, г |
||||||
|
47 |
4.8x18 3.5 |
||||||
| 68 |
4.8x18 3.5 |
||||||
| 100 |
4.8x18 3.5 |
6x20 6.5 |
|||||
| 150 |
4.8x18 3.5 |
6x20 6.5 |
|||||
| 220 |
4.8x18 3.5 |
6x20 6.5 |
7.5x22 10 |
||||
| 330 |
4.8x18 3.5 |
6x20 6.5 |
7.5x22 10 |
||||
| 470 |
4.8x18 3.5 |
6x20 6.5 |
7.5x22 10 |
||||
| 680 |
6x20 6.5 |
7.5x22 10 |
|||||
| 1000 |
6x20 6.5 |
7.5x22 10 |
|||||
| 1500 |
7.5x22 10 |
||||||
| 2200 |
7.5x22 10 |
||||||
