К52-1Б, К52-1БВ, К52-1БМ, К52-1БМВ конденсаторы электролитические танталовые

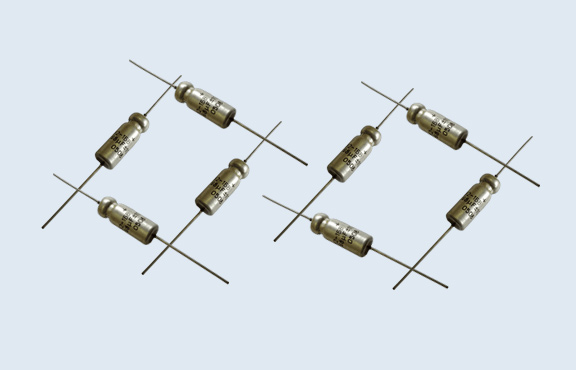

Рис.1 Внешний вид конденсаторов К52-1Б, К52-1БВ, К52-1БМ, К52-1БМВ.
К52-1Б, К52-1БВ, К52-1БМ, К52-1БМВ конденсаторы электролитические танталовые объемно-пористые.
Выпускается в металлическом цилиндрическом корпусе с аксиальными проволочными выводами.
Предназначены для работы в цепях постоянного и пульсирующего тока.
Используется в аппаратуре специального и гражданского назначения, работающей в жёстких условиях и требующей повышенной стабильности электропараметров.
Конденсаторы изготавливаются в климатическом исполнении «В» и «УХЛ».
Конденсаторы стойкие к воздействию внешних факторов, установленных в ОСТ В 11 0026-84 для группы исполнения ЗУ с дополнениями и уточнениями в ОЖ0.464.039 ТУ.
Гарантийный срок хранения - 25 лет с даты приёмки, а в случае перепроверки изделия - с даты перепроверки.
Гарантийная наработка:
● 20000 часов - во всех режимах, допускаемых ТУ;
● 25000 часов - в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Основные особенности танталовых объёмно-пористых конденсаторов:
● высокая плотность энергии;● повышенная стабильность электропараметров;
● минимальный ток утечки;
● высокая надёжность и долговечность;
● длительный срок эксплуатации;
● низкое значение эквивалентного последовательного сопротивления (ESR);
● широкий температурный диапазон;
● компактные размеры.
Рис.2 Установочные и габаритные размеры конденсаторов К52-1Б, К52-1БВ, К52-1БМ, К52-1БМВ.
Категория качества: «ОТК», «ВП», «ОС».
Технические условия:● приёмка «1» - ОЖ0.464.209 ТУ;
● приёмка «5» - ОЖ0.464.039 ТУ;
● приёмка «9» - ОЖ0.464.039 ТУ, ОЖ0.464.200 ТУ.
Расшифровка условного обозначения конденсатора:
К52-1БМ 100 в 33 мкф● только для оборонной продукции - отсутствие буквы обозначает категорию качества «ВП», наличие букв ««ОСМ», «ОС» указывает на соответствующую категорию качества;
К - буква, обозначающая подкласс конденсаторов, где К - конденсаторы постоянной ёмкости;
52 - цифра, указывает на группу по технологическому исполнению, где 52 - конденсаторы оксидно-электролитические танталовые объёмно-пористые;
1 - цифра, определяет порядковый номер конструктивной разработки конкретного типа конденсатора;
Б - обозначение варианта конструктивного исполнения и (или) значения основных параметров и характеристик;
М - буква, указывается при модернизации приборов, приводящую к изменению его конструкции или электрических параметров;
63 в - обозначение номинального напряжения конденсатора в вольтах;
4,7 мкф - обозначение номинальной ёмкости конденсатора в микрофарадах.
Основные технические характеристики танталовых конденсаторов
К52-1Б, К52-1БВ, К52-1БМ, К52-1БМВ:
|
Тип конденсатора |
Диапазон номинальных ёмкостей |
Номинальное напряжение |
Допускаемые отклонения ёмкости |
Тангенс угла потерь |
Ток утечки |
Полное сопротивление |
Срок сохраняемости |
Интервал рабочих температур |
|---|---|---|---|---|---|---|---|---|
| мкФ | В | % | % | мкА | Ом | лет | °С | |
|
К52-1Б |
33… 680 | 6,3 | ±10; ±20; ±30; +50/-20 | 10… 30 | 1,1… 9,6 | 1,0… 8,0 | >20 | -60… +85 |
| 22… 470 | 16 | ±10; ±20; ±30; +50/-20 | 10… 20 | 1,7…16,1 | 1,0… 10,0 | >20 | -60… +85 | |
| 15… 330 | 25 | ±10; ±20; ±30; +50/-20 | 8… 20 | 1,8… 17,5 | 1,0… 12,0 | >20 | -60… +85 | |
| 10… 220 | 32 | ±10; ±20; ±30; +50/-20 | 8… 20 | 1,6… 15,1 | 1,5… 13,0 | >20 | -60… +85 | |
| 6,8… 150 | 50 | ±10; ±20; ±30; +50/-20 | 3… 20 | 1,7… 16,0 | 1,5… 15,0 | >20 | -60… +85 | |
| 4,7… 100 | 63 | ±10; ±20; ±30; +50/-20 | 3… 15 | 1,6… 13,6 | 2,0… 18,0 | >20 | -60… +85 | |
| 3,3… 68 | 100 | ±10; ±20; ±30; +50/-20 | 3… 15 | 1,7… 14,6 | 3,0… 25,0 | >20 | -60… +85 |
Зависимость диаметра вывода от размера корпуса:
| диаметр x длина, мм | d, мм |
|---|---|
| 3 x 11; 4 x 14,5; 4,6 x 17,5; 6 x 20 |
0,6 |
| 7,5 x 22,5 |
0,8 |
Габаритные и установочные размеры конденсаторов
К52-1Б, К52-1БВ, К52-1БМ, К52-1БМВ:
| Напряжение, В | 6,3 | 16 | 25 | 32 | 50 | 63 | 100 | |
|---|---|---|---|---|---|---|---|---|
| Емкость, мкФ |
диаметр x длина, мм масса, г |
|||||||
|
3,3 |
|
|
|
|
|
|
3,0x11 0,8 |
|
|
4,7 |
|
|
|
|
|
3,0x11 0,8 |
|
|
|
6,8 |
|
|
|
|
3,0x11 0,8 |
|
4,0x14,5 1,5 |
|
|
10 |
|
|
|
3,0x11 0,8 |
|
4,0x14,5 1,5 |
|
|
|
15 |
|
|
3,0x11 0,8 |
|
4,0x14,5 1,5 |
|
4,6x17,5 2,5 |
|
|
22 |
|
3,0x11 0,8 |
|
4,0x14,5 1,5 |
|
4,6x17,5 2,5 |
|
|
|
33 |
3,0x11 0,8 |
|
4,0x14,5 1,5 |
|
4,6x17,5 2,5 |
|
6,0x20 4,5 |
|
|
47 |
|
4,0x14,5 1,5 |
|
4,6x17,5 2,5 |
|
6,0x20 4,5 |
|
|
|
68 |
4,0x14,5 1,5 |
|
4,6x17,5 2,5 |
|
6,0x20 4,5 |
|
7,5x22,5 7 |
|
|
100 |
|
4,6x17,5 2,5 |
|
6,0x20 4,5 |
|
7,5x22,5 7 |
|
|
|
150 |
4,6x17,5 2,5 |
|
6,0x20 4,5 |
|
7,5x22,5 7 |
|
|
|
|
220 |
|
6,0x20 4,5 |
|
7,5x22,5 7 |
|
|
|
|
|
330 |
6,0x20 4,5 |
|
7,5x22,5 7 |
|
|
|
|
|
|
470 |
|
7,5x22,5 7 |
|
|
|
|
|
|
|
680 |
7,5x22,5 7 |
|
|
|
|
|
|
|
