К52-20 герметизированные цельнотанталовые полярные конденсаторы

Рис 1. Внешний вид танталовых конденсаторов К52-20.

К52-20 герметизированные цельнотанталовые полярные конденсаторы.
Предназначены для работы в цепях постоянного и пульсирующего тока и в импульсном режиме.
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20 39.414.1, со значениями характеристик для группы исполнения 4У с дополнениями и уточнениями в АЖЯР.673543.009ТУ.
Изготавливаются в климатическом исполнении «В».

Категория качества: «ВП»

Технические условия:

• - приемка «5» АЖЯР.673543.009ТУ.

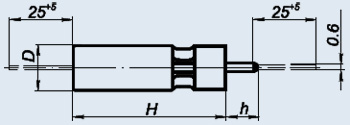

Рис.2 Габаритные и присоединительные размеры конденсаторов К52-20.

Пример условного обозначения при заказе:

• Конденсатор К52-20 16В - 470мкФ ±10% АЖЯР.673543.009 ТУ.

Основные технические и эксплуатационные характеристики конденсаторов К52-20:
Номинальное напряжение, В:	6,3…125
Номинальная ёмкость, мкФ:	6,8…470
Допускаемое отклонение ёмкости (20 °C, 50 Гц), %:	±10; ±20; ±30
Кратковременное перенапряжение в течение 10с, В:	1,15 U ном
Рабочая температура окружающей среды, °C:	от -60 до +175

Габаритные размеры и масса конденсаторов К52-20:
Uном, В	6.3	16	25	32	50	63	100	125
Cном, мкФ	DxH, мм масса, г
6.8							4.8x18 3.5	6x20 6.5
10						4.8x18 3.5	6x20 6.5	6x20 6.5
15					4.8x18 3.5	6x20 6.5	6x20 6.5	7.5x22 10
22				4.8x18 3.5	6x20 6.5	6x20 6.5	7.5x22 10	7.5x22 10
33			4.8x18 3.5	6x20 6.5	6x20 6.5	7.5x22 10	7.5x22 10	9x30 18
47		4.8x18 3.5	6x20 6.5	6x20 6.5	7.5x22 10	7.5x22 10	9x30 18	9x30 18
68	4.8x18 3.5	6x20 6.5	6x20 6.5	7.5x22 10	7.5x22 10	9x30 18	9x30 18
100	4.8x18 3.5	6x20 6.5	7.5x22 10	7.5x22 10	9x30 18	9x30 18
150	6x20 6.5	7.5x22 10	7.5x22 10	9x30 18	9x30 18
220	6x20 6.5	7.5x22 10	9x30 18	9x30 18
330	7.5x22 10	9x30 18	9x30 18
390	7.5x22 10	9x30 18	9x30 18
470	7.5x22 10	9x30 18
