К53-1А, К53-1АВ герметичные оксидно-полупроводниковые полярные конденсаторы

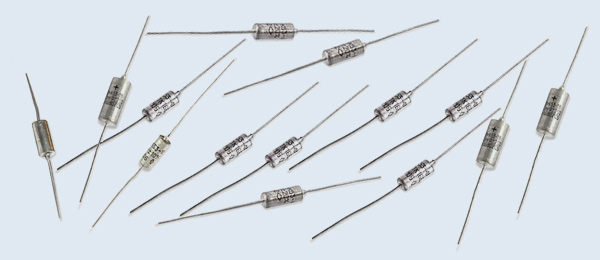

Рис.1 Внешний вид конденсаторов К53-1А.

К53-1А, К53-1АВ - оксидно-полупроводниковые полярные конденсаторы, герметичные в металлическом корпусе с аксиальными выводами.
Предназначены для работы в цепях постоянного и пульсирующего токов в аппаратуре специального назначения.
Конденсаторы К53-1А обладают высокой стабильностью параметров, низким эквивалентным последовательным сопротивлением (ESR), устойчивостью к экстремальным температурам и высокой надёжностью в условиях вибрации и механических нагрузок, что делает его незаменимым для работы в бортовой и военной аппаратуре.
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ОСТ В 11 0025-84.
Изготавливаются во всеклиматическом исполнении «В» и исполнении для умеренного и холодного климата «УХЛ».

Категория качества: «ВП», «ОС».
Технические условия:
   ●  приёмка «5» - ОЖ0.464.044ТУ;
   ●  приёмка «9» - ОЖ0.464.044ТУ, ОЖ0.464.201ТУ.

Основные особенности:
  ● Низкий и стабильный ток утечки: Танталовый оксидный слой обладает высокой изолирующей способностью, благодаря чему саморазряд и паразитные утечки тока в разы ниже, чем у алюминиевых аналогов.
  ● Высокая термостабильность: Сохраняют рабочие параметры при экстремальных температурах от -60 °C до +125 °C.
  ● Меньшие габариты при той же ёмкости: За счёт спечённого объёмно-пористого танталового анода К53-1А обладают значительно более высокой удельной ёмкостью на единицу объёма.
  ● Долговечность: Наработка на отказ исчисляются десятками тысяч часов, аи срок сохраняемости у К53-1А достигают 15–25 лет и более без необходимости «тренировки» перед включением, что делает их идеальными для техники длительного использования.

Области применения:
  ● Военная и оборонная техника:  Узлы связи, системы управления и навигации, радиолокационные станции (РЛС), где требуется надёжная работа в условиях вибраций и температур от -60 °C до +125 °C.
  ● Авиационная и космическая аппаратура: Бортовые вычислительные комплексы, датчики и блоки питания, где критичны высокий ресурс, стабильность параметров и малые габариты.
  ● Измерительные приборы и автоматика:  Осциллографы, генераторы сигналов, частотомеры, медицинская техника и промышленная автоматика высокого класса точности.
  ● Серийная радиоэлектронная аппаратура повышенной надёжности (РЭА):  Вторичные источники питания (выпрямители, стабилизаторы), блоки фильтрации и развязки по питанию, импульсные цепи и таймеры.

Рис. 2 Установочные и габаритные размеры конденсаторов К53-1А.

  ● Номинальное напряжение ...... 6.3 - 40 В;
  ● Номинальная ёмкость 0.033 - 100 мкФ;
Допустимые отклонения ёмкости ...... ±10 %; ±20 %; ±30 %;
  ● Интервал рабочих температур ...... -60...+125 °С;
  ● Срок сохраняемости ...... 25 лет;
  ● Ток утечки, максимальный ...... 1 - 8 мкА;
  ● Тангенс угла потерь ...... 6; 8 %;
Полное сопротивление при F= 10 кГц ...... 2.5 - 57 Ом;
  ● Минимальная наработка:
          - при 0.7 Uном и T= +125 °C ...... 30 000 ч.
          - при (0.2-0.6) Uном и T= +60 °C ...... 150 000 ч.

Технические параметры оксидно-полупроводниковых конденсаторов К53-1А:

Тип конденсатора	Диапазон номинальных ёмкостей	Номинальное напряжение	Допускаемые отклонения ёмкости	Тангенс угла потерь	Ток утечки	Полное сопротивление	Срок сохраняемости	Интервал рабочих температур
	мкФ	В	%	%	мкА	Ом	лет	°С
К53-1А	0,1… 100	6,3	±10; ±20; ±30	6… 8	1,0… 6,0	2,5… 57,0	>25	-60… +125
	0,1… 0,68	10	±10; ±20; ±30	6	1,0	2,5… 57,0	>25	-60… +125
	0,068… 68	16	±10; ±20; ±30	6… 8	1,0… 6,0	2,5… 57,0	>25	-60… +125
	0,047… 47	20	±10; ±20; ±30	6	1,0… 6,0	2,5… 57,0	>25	-60… +125
	0,033… 33	32	±10; ±20; ±30	6	1,0… 7,0	2,5… 57,0	>25	-60… +125
	0,033… 22	40	±10; ±20; ±30	6	1,0… 8,0	2,5… 57,0	>25	-60… +125

Диапазон емкостей, габаритные размеры, масса конденсаторов К53-1А, К53-1АВ:

Номинальное напряжение, В	6,3	10	16	20	32	40
Номинальная емкость, мкФ	диаметр х длина, мм вес, г
0,033					3,2х7,5 0,6	3,2х7,5 1,2
0,047				3,2х7,5 0,6	3,2х7,5 0,6	3,2х7,5 1,2
0,068			3,2х7,5 0,6	3,2х7,5 0,6	3,2х7,5 1,2	3,2х7,5 1,2
0,1	3,2х7,5 0,6	3,2х7,5 0,6	3,2х7,5 0,6	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
0,15	3,2х7,5 0,6	3,2х7,5 0,6	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
0,22	3,2х7,5 0,6	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
0,33	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
0,47	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
0,68	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
1	3,2х7,5 1,2		3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
1,5	3,2х7,5 1,2		3,2х7,5 1,2	3,2х7,5 1,2	3,2х7,5 1,2
2,2	3,2х7,5 1,2		3,2х7,5 1,2	3,2х7,5 1,2	4х10 1,2
3,3	3,2х7,5 1,2		3,2х7,5 1,2	4х10 1,2	4х10 1,2
4,7	3,2х7,5 1,2		4х10 1,2	4х10 1,2	4х13 1,8
6,8	4х10 1,2		4х10 1,2	4х13 1,8	4х13 1,8
10	4х10 1,2		4х13 1,8	4х13 1,8	7х12 4,5
15	4х13 1,8		4х13 1,8	7х12 4,5	7х12 4,5
22	4х13 1,8		7х12 4,5	7х12 4,5	7х16 6
33	7х12 4,5		7х12 4,5	7х16 6	7х16 6
47	7х12 4,5		7х16 6	7х16 6
68	7х16 6		7х16 6
100	7х16 6
