К53-52 оксидно-полупроводниковые ниобиевые полярные конденсаторы

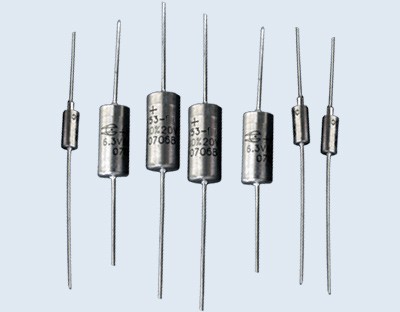

Рис.1 Внешний оксидно-полупроводниковых ниобиевых конденсаторов К53-52.

К53-52 оксидно-полупроводниковые ниобиевые конденсаторы.
Предназначены для работы в качестве встроенных элементов внутреннего монтажа аппаратуры в цепях постоянного, пульсирующего токов и в импульсном режиме.
Применяются в изделиях специального и общего назначения, бортовой и наземной аппаратуре связи, приборах, требующих повышенной стабильности электрических параметров.
Выпускаются в цилиндрических металлических герметизированных корпусах с разнонаправленными проволочными выводами.
Изготавливаются в климатическом исполнении В.

Категория качества: «ОТК», «ВП».

Технические условия:

• приёмка «1» - АДПК.673547.001ТУ;
• приёмка «5» - АЖЯР.673546.003ТУ.

Основные особенности ниобиевых конденсаторов:

1. Могут служить заменой танталовым конденсаторам.
2. Используются в электронных устройствах, где мало места или требуется низкий профиль.
3. Обладают долговечностью и стабильной работой при высоких температурах.
4.  Низкое электрическое сопротивление и низкие потери энергии.
5. Не имеют ограничения пускового тока.

Рис.2 Габаритные и присоединительные размеры конденсаторов К53-52, К53-52В.

Пример условного обозначения при заказе:

• Конденсатор К53-52 16В - 330мкФ ±20% АДПК.673547.001ТУ;
• Конденсатор К53-52 25В - 22мкФ ±20% АЖЯР.673546.003ТУ.

Основные технические и эксплуатационные характеристики конденсаторов К53-52 АЖЯР.673546.003ТУ:
Номинальное напряжение, В:	6,3... 25
Номинальная ёмкость, мкФ:	0,22…150
Допускаемое отклонение ёмкости (20 °C, 50 Гц), %:	±10; ±20; ±30; +50... -20
Тангенс угла потерь, не более, %:	25
Ток утечки при 20°С, 50 Гц, после 5 минут, мкА:	5 ... 10
Постоянное сопротивление при 20 °C, 10кГц, не более:	12.5 …100
Рабочая температура окружающей среды, °C:	от -60 до +85
Относительная влажность воздуха при температуре +35 °C, %:	98
Минимальная наработка, не менее, ч.:	30000
Срок сохраняемости, лет, не менее:	25

Габаритные размеры и масса конденсаторов К53-52 АЖЯР.673546.003ТУ:
Uном, В	6.3	10	16	20	25
Cном, мкФ	DxH, мм масса, г
0.22	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
0.33	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
0.47	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
0.68	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
1	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
1.5	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
2.2	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
3.3	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
4.7	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
6.8	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6
10	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	4.0x10.0 0.9
15	3.2x7.5 0.6	3.2x7.5 0.6	3.2x7.5 0.6	4.0x10.0 0.9	4.0x10.0 0.9
22	3.2x7.5 0.6	3.2x7.5 0.6	4.0x10.0 0.9	4.0x10.0 0.9	4.0x13.0 1.2
33	3.2x7.5 0.6	4.0x10.0 0.9	4.0x10.0 0.9	4.0x13.0 1.2	4.0x13.0 1.2
47	4.0x10.0 0.9	4.0x10.0 0.9	4.0x13.0 1.2	4.0x13.0 1.2
68	4.0x10.0 0.9	4.0x13.0 1.2	4.0x13.0 1.2
100	4.0x13.0 1.2	4.0x13.0 1.2
150	4.0x13.0 1.2
