К53-66 оксидно-полупроводниковые танталовые полярные конденсаторы
4 декабря 2018
Танталовые конденсаторы К53-66 технические характеристики, электрические параметры, описание, маркировка, габаритные размеры, тип корпуса, даташит.

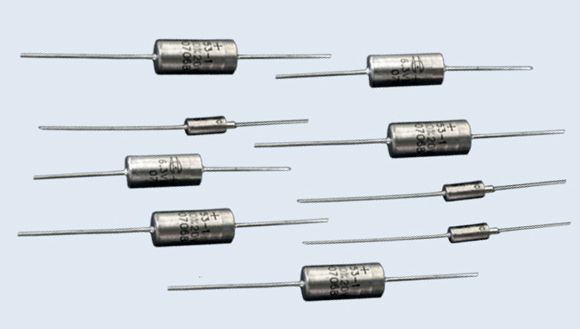

Рис.1 Внешний вид конденсаторов К53-66.
К53-66 оксидно-полупроводниковые танталовые полярные конденсаторы.
Предназначены для работы в цепях постоянного, пульсирующего токов и в импульсном режиме.
Производятся в герметичных цилиндрических металлических корпусах пяти габаритов (A; B; C; D; E).
Отличаются высокими показателями надёжности и устойчивости к внешним воздействиям.
Изготавливаются во всеклиматическом исполнении «В».
Конденсаторы стойкие к воздействию внешних факторов, в соответствии с ГОСТ РВ 20.39.414.1, со значениями характеристик для группы исполнения 3У и ОСТ В 11 0025-84 с дополнениями и уточнениям и в АЖЯР.673546.005ТУ.
Основные элементы танталового оксидно-полупроводникового конденсатора:
● объёмно-пористый анод, изготовленный из танталового порошка;
● пятиокись тантала, сформованная на поверхности анода электрохимическим способом, она служит диэлектриком;
● двуокись марганца, твёрдый полупроводник, полученный методом пиролитического разложения нитрата марганца, служит катодом.
Использование танталовых конденсаторов К53-66 обеспечивает надёжную и эффективную работу электронных схем, позволяя создавать высокотехнологичную продукцию с длительным сроком службы и устойчивостью к различным условиям окружающей среды.
Преимущества конденсаторов:
● Высокое значение удельной ёмкости благодаря использованию современных материалов и технологий изготовления.● Низкий уровень отказов даже при длительной работе в экстремальных условиях.
● Высокая стойкость к воздействию высоких и низких температур.
● Способность сохранять свои свойства при повышенной влажности.
● Стойкость к механическим воздействиям, включая вибрации и удары.
● Повышенная устойчивость к радиационному излучению.
● Возможность применения в электронике специального назначения, включая военную технику и промышленное оборудование.
Применение кондесаторов:
Эти конденсаторы широко используются в электронных устройствах различного назначения, особенно там, где важны компактные габариты и высокая надёжность компонентов.● Электронные схемы управления и контроля.
● Бортовая и наземная аппаратура связи и навигации.
● Приборы, работающие в жёстких климатических условиях и при повышенных механических нагрузках.
● Военное и специальное оборудование.

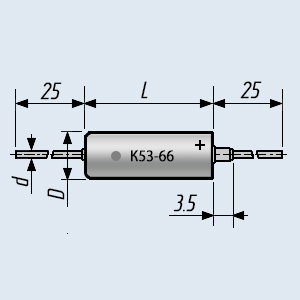

Рис.2 Габаритные и присоединительные размеры конденсаторов К53-66.
Категория качества: «ВП».
Технические условия:● приёмка «5» - АЖЯР.673546.005ТУ.
Гарантийные обязательства:
Изготовитель гарантирует соответствие качества конденсаторов К53-66 требованиям технических условий при соблюдении потребителем условий и правил хранения, монтажа и эксплуатации, установленных ТУ.Гарантийный срок сохраняемости - 25 лет.
Минимальный срок хранения исчисляется с даты изготовления, а для конденсаторов, подвергавшихся перепроверки - с даты перепроверки.
Гарантийная наработка конденсаторов:
● не менее 10000 часов в режимах и условиях, допускаемых ТУ;
● не менее 50000 часов в облегчённом режиме.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.
Пример условного обозначения при заказе:
Конденсатор К53-66 "E" 50В - 680мкФ ±20% АЖЯР.673546.005 ТУ. | Основные технические и эксплуатационные характеристики конденсаторов К53-66: | |
|---|---|
| Номинальное напряжение, В: | 6,3... 50 |
| Номинальная ёмкость, мкФ: | 0,22…1000 |
| Допускаемое отклонение ёмкости (20 °C, 50 Гц), %: | ±10; ±20; ±30 |
| Iут, мкА, 20°С, 50 Гц, после 5 минут: | 1,04... 133,86 |
| Рабочая температура окружающей среды, °C: | |
| - для Uном= 6.3…20 В | от -60 до +125 |
| - для Uном= 32…50 В | от -60 до +85 |
| Гамма-процентный срок сохраняемости конденсаторов, лет | 25 |
| Габаритные размеры и масса конденсаторов К53-66: | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| Код корпуса | Размеры, мм | Масса, г | ||||||||
| D | L | d | ||||||||
| A | 3,2 +0,5-0,1 | 7.5±0.3 | 0.6±0.1 | 1.0 | ||||||
| B | 4 +0,5-0,1 | 10±0.3 | 0.6±0.1 | 1.2 | ||||||
| C | 4 +0,5-0,1 | 13±0.3 | 0.6±0.1 | 1.8 | ||||||
| D | 7 +0,5-0,1 | 12±0.3 | 0.8±0.1 | 4.5 | ||||||
| E | 7 +0,5-0,1 | 16±0.3 | 0.8±0.1 | 6.0 | ||||||
| Коды корпуса конденсаторов К53-66: | |||||||
|---|---|---|---|---|---|---|---|
| Cном, мкФ | Uном, В | ||||||
| 6.3 | 10 | 16 | 20 | 32 | 40 | 50 | |
| 0.22 | - | - | - | A | A | A | A |
| 0.33 | - | - | - | A | A | A | A |
| 0.47 | - | - | - | A | A | A | A |
| 0.68 | A | A | A | A | A | A | A |
| 1 | A | A | A | A | A | A | A |
| 1.5 | A | A | A | A | A | A | A |
| 2.2 | A | A | A | A | A | A | A,B |
| 3.3 | A | A | A | A | A | A | B |
| 4.7 | A | A | A | A | A | A | B |
| 6.8 | A | A | A | A | A | A,B | B,C |
| 10 | A | A | A | A | A,B | B | C |
| 15 | A | A | A | A,B | B | B,C | C,D |
| 22 | A | A | A | B | B | C | D,E |
| 33 | A | A,B | A,B | B | B,C | C,D | E |
| 47 | A,B | B | B | B,C | C | D | E |
| 68 | B | B | B | C,D | C,D | D,E | E |
| 100 | B | B,C | B,C | D | D,E | E | - |
| 150 | B,C | C,D | C,D | D,E | E | E | - |
| 220 | C,D | D | D | E | E | - | - |
| 330 | D | D,E | D,E | E | E | - | - |
| 470 | D,E | E | E | - | - | - | - |
| 680 | E | E | E | - | - | - | - |
| 1 000 | E | E | - | - | - | - | - |
