Керамические высоковольтные конденсаторы К15У-1А, К15У-1Б предназначены для работы в цепях переменного тока высокой частоты напряжением до 25 кВ и в целях постоянного тока с напряжением до 30 кВ в импульсных режимах.

Рис 1. Общий вид керамических высоковольтных конденсаторов К15У-1А, К15У-1Б.

Керамические высоковольтные конденсаторы К15У-1А, К15У-1Б применяются в мощной радиоаппаратуре для работы в непрерывном высокочастотном режиме, а также в импульсном режиме и в цепях постоянного тока (емкостная связь, фиксированная настройка мощных высокочастотных контуров, импульсные устройства) в качестве контурных, разделительных и блокировочных конденсаторов.
Конденсаторы серии К15У-1А, Б зарекомендовали себя как надежные и долговечные решения для задач, связанных с высоким напряжением и жесткими условиями эксплуатации.

Отличительные особенности:
● Качественный диэлектрик: керамическая масса с добавлением специальных добавок для улучшения диэлектрических свойств.
● Высокое рабочее напряжение: достигает уровня нескольких киловольт.
● Температура эксплуатации: диапазон температур от −60°C до +155°C.
● Герметичность: корпус герметичен, что предотвращает попадание загрязнений и влаги внутрь изделия.
● Форма выводов: гаечный или ленточный вариант исполнения.

Керамические высоковольтные конденсаторы К15У-1А, К15У-1Б предназначены для работы в цепях переменного тока высокой частоты напряжением до 25 кВ и в целях постоянного тока с напряжением до 30 кВ в импульсных режимах.
Выпускаются в двух конструктивных вариантах:
● К15У-1А с гаечными штуцерными выводами;
● К15У-1Б с ленточными штуцерными выводами.
Изготовляются во всеклиматическом исполнении (В) и в исполнении для умеренного и холодного климата (УХЛ).

Категория качества: «ОТК», «ВП».

Технические условия:
● приёмка «1» ОЖ0.460.201ТУ; ТУ 6210-001-05243109-2016;
● приёмка «5» ОЖ0.460.085ТУ.

Основные технические параметры конденсаторов К15У-1:

● Диапазон номинальных ёмкостей ....... 1,0... 10000 пФ;
● Номинальное напряжение ....... 2; 3,5; 4; 6; 10; 12; 15; 20; 25 кВ;
● Группа по температурной стабильности ....... М75; М330; M750; М1500; П100; МП0;
● Допускаемые отклонения ёмкости ....... ±10; ±20 %;
● Тангенс угла потерь, не более ....... 0,0015;
● Сопротивление изоляции, не менее ....... 10000 МОм;
● Относительная влажность воздуха при температуре +35 °C ....... 98 %;
● Диапазон температур ....... -60... +155 °С;
● Минимальная наработка ....... 15000 часов;
● Срок сохраняемости ....... 12 лет.

Рис 2. Габаритный чертеж конденсаторов К15У-1А.

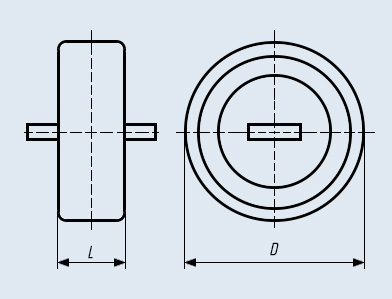

Рис 3. Габаритный чертеж конденсаторов К15У-1Б.

Технические характеристики на керамические высоковольтные конденсаторы К15У-1А, К15У-1Б

Напряжение	Емкость	Группа ТКЕ	Реактивная мощность	Вариант исполнения	Размеры, мм		Масса, не более
кВ	пФ	Группа ТКЕ	кВАр	Вариант исполнения	D	L	г
2	56	М330	3,5	А	18	8	25
2	68	М330	3	А	18	8	25
2	82	М330	6	А	25	8	35
2	100	М330	5	А	25	8	35
2	120	М330	4,5	А	25	8	35
2	150	М330	7	А	32	8	45
2	180	М330	7	А	32	8	45
2	220	М330	6	А	32	8	45
2	270	М330	10	А	38	8	55
2	330	М330	8	А	38	8	55
2	390	М330	12	А	45	8	65
2	470	М330	12	А	45	8	65
3,5	4,7	П100	4	А,Б	18	8	23
3,5	6,8	П100	6	А,Б	25	8	25
3,5	10	П100	6	А,Б	25	15	25
3,5	15	М75	4	А,Б	18	8	20
3,5	18	М75	4	А,Б	18	8	20
3,5	22	М75	4	А,Б	18	8	20
3,5	27	М75	6	А,Б	25	8	25
3,5	33	М750	4	А,Б	18	8	20
3,5	39	М750	4	А,Б	18	8	20
3,5	47	М750	4	А,Б	18	8	20
3,5	56	М750	4	А,Б	18	8	20
3,5	68	М750	4	А,Б	18	8	20
3,5	100	М1500	4	А,Б	18	8	20
3,5	150	М1500	6	А,Б	25	8	25
3,5	220	М1500	8	А,Б	31,5	8	30
3,5	330	М1500	8	А,Б	31,5	8	30
4	18	МПО	4	А	18	10	30
4	22	МПО	3,5	А	18	10	30
4	27	МПО	3	А	18	10	30
4	33	МПО	6	А	25	10	45
4	39	МПО	6	А	25	10	45
4	47	МПО	5	А	25	10	45
4	56	МПО	8	А	32	10	55
4	68	МПО	7,5	А	32	10	55
4	82	МПО	12	А	38	10	70
4	100	МПО	10	А	38	10	70
4	120	МПО	15	А	45	10	80
4	150	МПО	12	А	45	10	80
4	330	МПО	35	А	90	10	400
4	470	МПО	35	А	90	9	350
4	33	М330	3	А	18	10	30
4	39	М330	3,5	А	18	10	30
4	47	М330	3	А	18	10	30
4	56	М330	5,5	А	25	10	45
4	68	М330	5,5	А	25	10	45
4	82	М330	8	А	32	10	55
4	100	М330	8	А	32	10	55
4	120	М330	8	А	32	10	55
4	150	М330	12	А	38	10	70
4	180	М330	10	А	38	10	70
4	220	М330	15	А	45	10	80
4	270	М330	15	А	45	10	80
4	680	М330	35	А	90	10	400
4	1000	М330	35	А	90	9	350
4	330	М1500	15	А	38	7,5	45
4	470	М1500	20	А	45	7,5	50
4	680	М1500	25	А	52	7,5	80
4	1000	М1500	30	А	63	7,5	100
4	1500	М1500	40	А	75	7,5	180
4	2200	М1500	50	А	90	7,5	180
4	3300	М1500	60	А	105	7,5	220
4	4700	М1500	70	А	125	7,5	250
4	6800	М1500	80	А	150	7,5	400
4	10000	М1500	90	А	180	7,5	600
6	1,5	П100	5	А,Б	18	14	30
6	2,2	П100	5	А,Б	18	14	30
6	3,3	П100	5	А,Б	18	14	30
6	4,7	П100	7	А,Б	25	14	40
6	6,8	П100	8	А,Б	31,5	14	50
6	10	П100	12	А	32	7	35
6	15	П100	16	А	38	7	45
6	22	П100	20	А	45	7	50
6	33	П100	25	А	52	7	80
6	47	П100	30	А	63	7	100
6	68	П100	40	А	75	7	120
6	100	П100	55	А,Б	90	7	150
6	150	П100	75	А,Б	105	7	220
6	220	П100	90	А,Б	125	7	300
6	330	П100	125	А,Б	150	7	400
6	470	П100	160	А,Б	180	7	500
6	10	М75	7	А,Б	18	14	30
6	15	М75	7	А,Б	18	14	30
6	18	М750	5	А,Б	18	14	30
6	22	М750	5	А,Б	18	14	30
6	27	М750	5	А,Б	18	14	30
6	33	М750	5	А,Б	18	14	30
6	39	М750	7	А,Б	25	14	40
6	47	М750	7	А,Б	25	14	40
6	56	М750	7	А,Б	25	14	40
6	68	М750	7	А,Б	25	14	40
6	100	М1500	7	А,Б	25	14	40
6	150	М1500	7	А,Б	31,5	14	50
6	330	М1500	20	А	45	17	80
6	470	М1500	25	А	52	17	100
6	680	М1500	30	А	63	9,5	150
6	1000	М1500	40	А	75	9,5	220
6	1500	М1500	50	А,Б	90	9,5	350
6	2200	М1500	60	А,Б	105	9,5	500
6	2200	М1500	75	А,Б	125	12,5	550
6	3300	М1500	70	А,Б	125	9,5	650
6	4700	М1500	80	А,Б	150	9,5	800
6	4700	М1500	115	А,Б	180	12,5	1000
10	1	П100	6	А,Б	18	22,4	40
10	1,5	П100	6	А,Б	18	22,4	40
10	2,2	П100	8	А,Б	25	22,4	50
10	3,3	П100	8	А,Б	25	22,4	50
10	6,8	П100	15	А	32	17	45
10	10	П100	20	А	38	17	50
10	15	П100	25	А	45	17	70
10	22	П100	30	А	52	17	90
10	33	П100	40	А	63	17	140
10	47	П100	50	А	75	9,5	200
10	68	П100	65	А,Б	90	9,5	300
10	100	П100	90	А,Б	105	9,5	400
10	100	П100	130	А,Б	125	13,2	500
10	150	П100	120	А,Б	125	9,5	500
10	220	П100	150	А,Б	150	9,5	750
10	220	П100	225	А,Б	180	13,2	1000
10	4,7	М75	6	А,Б	18	22,4	40
10	6,8	М75	6	А,Б	18	22,4	40
10	10	М75	8	А,Б	25	22,4	50
10	15	М75	8	А,Б	25	22,4	50
10	18	М75	8	А,Б	25	22,4	50
10	22	М750	8	А,Б	25	22,4	50
10	27	М750	8	А,Б	25	22,4	50
10	33	М750	8	А,Б	25	22,4	50
10	39	М750	8	А,Б	25	22,4	50
10	220	МПО	55	А	90	22	600
10	47	М1500	8	А,Б	25	22,4	50
10	56	М1500	8	А,Б	25	22,4	50
10	68	М1500	8	А,Б	25	22,4	50
10	100	М1500	9	А,Б	31,5	22,4	60
10	150	М1500	9	А,Б	31,5	22,4	60
10	220	М1500	16	А	38	18	90
10	330	М1500	20	А	45	18	130
10	470	М1500	25	А	52	18	140
10	680	М1500	45	А	75	20	350
10	1000	М1500	55	А	90	20	400
10	1500	М1500	65	А	105	20	550
10	2200	М1500	80	А	125	20	650
10	3300	М1500	90	А	150	20	1150
10	4700	М1500	130	А	180	20	1500
12	1000	М1500	90	А,Б	125	21,2	1300
12	2200	М1500	145	А,Б	180	21,2	1800
15	6,8	П100	20	А	38	20	80
15	10	П100	25	А	45	20	110
15	15	П100	35	А	52	19	150
15	22	П100	50	А	63	19	200
15	23	П100	75	А	75	19	300
15	47	П100	100	А	90	19	480
15	68	П100	125	А,Б	105	19	630
15	100	П100	160	А,Б	125	19	800
15	150	П100	220	А,Б	150	19	900
15	220	П100	300	А,Б	180	19	1000
15	33	М1500	12	А	19	26	40
15	47	М1500	13	А	22	26	50
15	68	М1500	14	А	26	26	65
15	100	М1500	15	А	32	20	80
15	150	М1500	20	А	38	20	100
15	220	М1500	25	А	45	20	120
15	330	М1500	30	А	52	20	150
15	470	М1500	40	А	63	20	200
15	680	М1500	60	А	90	23	450
15	1000	М1500	75	А	105	22	600
15	1500	М1500	90	А	125	22	900
15	2200	М1500	100	А	150	22	1400
15	150	МПО	60	А	90	25	600
20	68	М1500	20	А	38	28	115
20	100	М1500	25	А	45	28	165
20	150	М1500	30	А	52	28	230
20	220	М1500	40	А	63	30	320
20	330	М1500	50	А	75	30	450
20	470	М1500	60	А	90	30	650
20	680	М1500	75	А	105	30	850
20	1000	М1500	90	А	125	30	1200
25	3,3	П100	20	А	38	28	110
25	4,7	П100	25	А	45	28	150
25	6,8	П100	35	А	52	28	200
25	10	П100	50	А	63	30	290
25	15	П100	75	А	75	30	410
25	22	П100	100	А	90	30	600
25	33	П100	125	А	105	30	750
25	47	П100	160	А	125	30	1000
