Клистроны усилительные импульсного действия, технические условия, производители

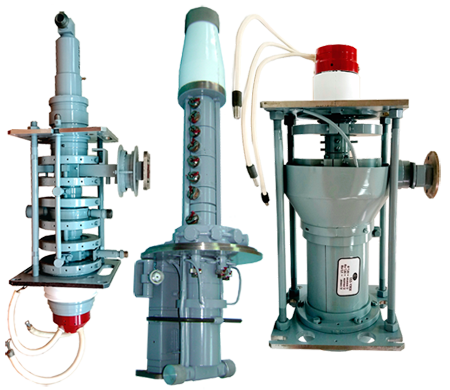

Рис.1 Общий вид усилительных клистронов импульсного действия.

Современные мощные усилительные клистроны импульсного действия работают в дециметровом и сантиметровом диапазонах с уровнем импульсной мощности от 1 кВт до 100 МВт.

В клистроне преобразование постоянного потока электронов в переменный происходит путём модуляции скоростей электронов электрическим полем СВЧ при пролёте их сквозь зазор объёмного резонатора и последующей группировки электронов из-за разности их скоростей в сгустки в пространстве дрейфа, свободном от СВЧ-поля.

Импульсная работа клистрона обеспечивается подачей импульсов напряжения на резонаторы или управляющий электрод (модулятор).
Частота повторения импульсов обычно порядка нескольких сотен или тысяч герц, а длительность составляет от долей микросекунды до нескольких микросекунд и даже миллисекунд при низкой частоте следования импульсов.

Клистроны усилительные импульсного действия применяются в качестве оконечных импульсных усилителей в передатчиках радиолокационных станций с мощностью в импульсе до 200 кВт, в ускорителях заряженных частиц и в системах сверхдальней локации - от 200 кВт до 100 МВт.

Электрические параметры, механические, климатические факторы приведены в технических условиях на клистроны усилительные импульсного действия.

Клистроны усилительные импульсного действия:

Наименование изделия	Технические условия	Производитель
КИУ-48А	ЯИ3.320.419 ТУ	АО «Светлана-Электронприбор»
КИУ-48Б	ЯИ3.320.419 ТУ	АО «Светлана-Электронприбор»
КИУ-48В	ЯИ3.320.419 ТУ	АО «Светлана-Электронприбор»
КИУ-48Г	ЯИ3.320.419 ТУ	АО «Светлана-Электронприбор»
КИУ-48Д	ЯИ3.320.419 ТУ	АО «Светлана-Электронприбор»
КИУ-50А	ЯИ3.320.432 ТУ	АО «Светлана-Электронприбор»
КИУ-50Б	ЯИ3.320.432 ТУ	АО «Светлана-Электронприбор»
КИУ-50В	ЯИ3.320.432 ТУ	АО «Светлана-Электронприбор»
КИУ-56	ЩЖ3.320.046 ТУ	АО «НПП «Торий»
КИУ-62А	ЯИ3.320.443 ТУ	АО «Светлана-Электронприбор»
КИУ-62Б	ЯИ3.320.443 ТУ	АО «Светлана-Электронприбор»
КИУ-63А	бВ0.332.140 ТУ	АО «Светлана-Электронприбор»
КИУ-63Б	бВ0.332.140 ТУ	АО «Светлана-Электронприбор»
КИУ-63В	бВ0.332.140 ТУ	АО «Светлана-Электронприбор»
КИУ-68А	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-68АБ	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-68Б	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-68В	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-68ВГ	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-68Г	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-68Д	бВ0.332.146 ТУ	АО «Светлана-Электронприбор»
КИУ-70АБ	ЩЖ3.320.055 ТУ	АО «НПП «Фаза»
КИУ-70ВГ	ЩЖ3.320.055 ТУ	АО «НПП «Фаза»
КИУ-70ДЕ	ЩЖ3.320.055 ТУ	АО «НПП «Фаза»
КИУ-70ЖИ	ЩЖ3.320.055 ТУ	АО «НПП «Фаза»
КИУ-70КЛ	ЩЖ3.320.055 ТУ	АО «НПП «Фаза»
КИУ-70МН	ЩЖ3.320.055 ТУ	АО «НПП «Фаза»
КИУ-74	бВ0.332.337 ТУ	АО «Светлана-Электронприбор»
КИУ-75А	бВ0.332.081 ТУ	АО «НПП «Контакт»
КИУ-75В	бВ0.332.081 ТУ	АО «НПП «Контакт»
КИУ-77	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-1	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-1М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-2	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-2М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-3	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-3М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-4	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-4М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-А1	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-А1М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-А2	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-А2М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-Б1	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-Б1М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-Б2	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-Б2М	бВ0.332.224 ТУ	ПАО «Гранит», АО «НПП «Фаза»
КИУ-77-Ф	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-I	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-II	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-III	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-IV	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-АI	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-АII	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-БI	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-77-Ф-БII	АПНТ.433150.306 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78А	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78Б	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78В	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78Г	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78Д	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78Е	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78Ж	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78И	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78К	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-78Л	бВ0.332.207 ТУ	АО «НПП «Исток имени Шокина»
КИУ-79А	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79А-1	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79Б	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79Б-1	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79В	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79Д	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79Д-1	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79Ж	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-79Ж-1	бВ0.332.274 ТУ	АО «Светлана-Электронприбор»
КИУ-84А	бВ0.332.299 ТУ	АО «Светлана-Электронприбор»
КИУ-84Е	бВ0.332.299 ТУ	АО «Светлана-Электронприбор»
КИУ-84К	бВ0.332.299 ТУ	АО «Светлана-Электронприбор»
КИУ-84Л	бВ0.332.299 ТУ	АО «Светлана-Электронприбор»
КИУ-84М	бВ0.332.299 ТУ	АО «Светлана-Электронприбор»
КИУ-97-1	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-97-2	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-97-3	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-97-4	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-97АЛ	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-97ГС	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-97ЕП	бВ0.332.392 ТУ	АО «НПП «Исток имени Шокина»
КИУ-98	бВ0.332.440 ТУ	АО «НПП «Торий»
КИУ-101	бВ0.332.466 ТУ	АО «НПП «Торий»
КИУ-108	бВ0.332.522 ТУ	АО «НПП «Исток имени Шокина»
КИУ-114А	бВ0.332.560 ТУ	АО «НПП «Торий»
КИУ-114Б	бВ0.332.560 ТУ	АО «НПП «Торий»
КИУ-114В	бВ0.332.560 ТУ	АО «НПП «Торий»
КИУ-114Г	бВ0.332.560 ТУ	АО «НПП «Торий»
КИУ-114Д	бВ0.332.560 ТУ	АО «НПП «Торий»
КИУ-114Е	бВ0.332.560 ТУ	АО «НПП «Торий»
КИУ-115	бВ0.332.608 ТУ	АО «НПП «Торий»
КИУ-116	бВ0.332.474 ТУ	АО «НПП «Торий»
КИУ-116А	бВ0.332.474 ТУ	АО «НПП «Торий»
КИУ-116Б	бВ0.332.474 ТУ	АО «НПП «Торий»
КИУ-117	бВ0.332.678 ТУ	АО «НПП «Торий»
КИУ-118	бВ0.332.612 ТУ	АО «Светлана-Электронприбор»
КИУ-121	бВ0.332.577 ТУ	АО «НПП «Торий»
КИУ-121А	бВ0.332.577 ТУ	АО «НПП «Торий»
КИУ-121Б	бВ0.332.577 ТУ	АО «НПП «Торий»
КИУ-123	бВ0.332.603 ТУ	АО «НПП «Торий»
КИУ-124	бВ0.332.708 ТУ	АО «НПП «Торий»
КИУ-131	АПНТ.433150.001 ТУ	АО «НПП «Торий»
КИУ-141	АПНТ.433150.002 ТУ	АО «НПП «Торий»
КИУ-142	бВ0.332.632 ТУ	АО «НПП «Торий»
КИУ-143А	АПНТ.433150.101 ТУ	АО «Светлана-Электронприбор»
КИУ-143Б	АПНТ.433150.101 ТУ	АО «Светлана-Электронприбор»
КИУ-153А	АПНТ.433150.138 ТУ	АО «НПП «Исток имени Шокина»
КИУ-153Б	АПНТ.433150.138 ТУ	АО «НПП «Исток имени Шокина»
КИУ-153В	АПНТ.433150.138 ТУ	АО «НПП «Исток имени Шокина»
КИУ-154	АПНТ.433150.145 ТУ	АО «НПП «Исток имени Шокина»
КИУ-154М1	АПНТ.433150.145 ТУ	АО «НПП «Исток имени Шокина»
КИУ-158	АПНТ.433150.198 ТУ	АО «НПП «Исток имени Шокина»
КИУ-161Д	АПНТ.433150.187 ТУ	АО «НПП «Торий»
КИУ-161К	АПНТ.433150.187 ТУ	АО «НПП «Торий»
КИУ-172А	АПНТ.433150.254 ТУ	АО «НПП «Исток имени Шокина»
КИУ-172Г	АПНТ.433150.254 ТУ	АО «НПП «Исток имени Шокина»
КИУ-172Д	АПНТ.433150.254 ТУ	АО «НПП «Исток имени Шокина»
КИУ-178А	АПНТ.433150.327 ТУ	АО «Светлана-Электронприбор»
КИУ-178Б	АПНТ.433150.327 ТУ	АО «Светлана-Электронприбор»
КИУ-181	АПНТ.433150.301 ТУ	АО «НПП «Торий»
КИУ-571А	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571Б	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571В	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571Г	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571Д	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571Е	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571Ж	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571З	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
КИУ-571И	бВ0.332.653 ТУ	АО «Светлана-Электронприбор»
