Кнопки малогабаритные КМ1-1, КМ2-1, KMA1-IV для коммутации электрических цепей

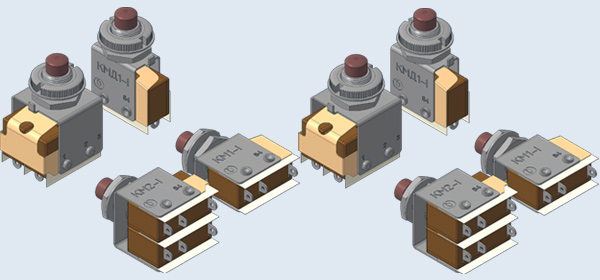

Рис.1 Внешний вид малогабаритных кнопок КМ1-1, КМ2-1, KMA1-IV

Кнопки малогабаритные КМ1-1, КМ2-1, KMA1-IV предназначены для коммутации электрических цепей постоянного и переменного тока в радиоэлектронной аппаратуре.
Предназначены для коммутации электрических цепей постоянного и переменного тока при напряжении не более 250 В и силе тока до 4,0 А.
Используется для работы в радиоэлектронной и радиотехнической аппаратуре общего и специального назначения.
Крепление кнопок и переключателя производится на панели «под гайку».
Кнопки изготавливаются для внутреннего монтажа в климатическом исполнении «УХЛ» и во всеклиматическом исполнении «В».
    ● Кнопки KM1-1 и KM2-1 выполнены на базе микропереключателя МП3-1, а кнопка KMA1-IV - на базе микропереключателя МП-10.
    ● Кнопка KM1-1 и KMA1-IV имеют один, а кнопка KM2-1 два микропереключателя.
    ● Кнопки КМ1-1В, КМ2-1В имеют всеклиматическое исполнение.
    ● Кнопки КМД1-1, КМД2-1 имеют декоративное исполнение.
Декоративные кнопки отличаются лишь формой кнопочного толкателя и гайкой крепления.
Основные размеры, в том числе и габаритные, декоративных кнопок не отличаются от недекоративных.
Гарантийный срок хранения кнопок КМ1-1 - 20 лет со дня приёмки представителем заказчика.
Минимальная наработка: - 5000 часов во всех режимах и условиях, допускаемых ТУ.
Гарантийная наработка исчисляется в пределах гарантийного срока хранения.

Категория качества: «ОТК», «ВП».
Технические условия:
    ● для кнопок с приёмкой «1» АГ0.360.203ТУ;
    ● для кнопок с приёмкой «5» ОЮ0.360.011ТУ.

Рис.2 Габаритные и установочные размеры кнопок КМ1-1, КМ1-1В

Рис.3 Габаритные и установочные размеры кнопок КМ2-1, КМ2-1В

Рис.4 Габаритные и установочные размеры кнопок KMA1-IV

Расшифровка условного обозначения:

КМ2-1В
КМ - кнопка малогабаритная;
Д - декоративное исполнение, в обычном исполнении - не указывается;
2- число базовых микропереключателей;
1 - обозначение конструкции, выполненной с использованием микропереключателя МП3-1;
В - всеклиматическое исполнение, УХЛ - не указывается.

Основные технические характеристики:

Параметр	Значение
Масса, г, не более	12,5
Сопротивление контакта, Ом, не более	0,05
Электрическая прочность изоляции, В	1100
Сопротивление изоляции, МОм, не менее	1000
Усилие переключения, Н     - приемка «5»:     - приемка «1»:	от 2,4 до 6,9 от 2,45 до 12,8
Повышенная рабочая температура , ºС	+100
Пониженная рабочая температура , ºС	- 60
Повышенная относительная влажность, %     - для исполнения В при 35 ºС     - для исполнения УХЛ при 25 ºС	98 98
Гарантийная наработка, ч:     - для приемки «1»     - для приемки «5»	16000 5000
Гарантийный срок с даты изготовления, лет	20

Электрические режимы коммутации:

Постоянный ток:

Параметр	Вид нагрузки
	активная	индуктивная
Напряжение, В	0.5 - 30	0.5 - 30
Ток, А	0,0005 - 4	0,0005 - 2
Максимальная коммутируемая мощность, Вт (ВxА)	70	70
Количество циклов переключений, НКУ	10000	5000

Переменный ток:

Параметр	Вид нагрузки
	активная	индуктивная
Напряжение, В	0.5 - 250	0.5 - 250
Ток, А	0,0005 - 3	0,0005 - 2
Максимальная коммутируемая мощность, Вт (ВxА)	300	300
Количество циклов переключений, НКУ	10000	5000
