Коллекторные электродвигатели постоянного тока серии ДПМ-25

Электродвигатели коллекторные постоянного тока ДПМ-25 с возбуждением от постоянных магнитов, без стабилизации частоты вращения. Предназначены для работы в качестве силового двигателя в системах автоматического регулирования низкого и среднего быстродействия, а также для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатель применяется в аппаратуре промышленной автоматики, телемеханики, радиоэлектроники и другом оборудовании общего и специального назначения. Электродвигатель обеспечивает работу при обоих направлениях вращения, причём изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается.
Режим работы - продолжительный.
Рабочее положение двигателя в пространстве произвольное.
Крепление двигателей всех исполнений осуществляется за корпус (магнит) с помощью немагнитных металлических деталей.
Двигатели исполнений H1, Н2 предназначены для работы при обоих направлениях вращения, причем изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается.

Категория качества: «ВП».
Технические условия:
 - приёмка «5» - ОСТ 160.515.022-76.

Структура условного обозначения двигателей ДПМ-25:

ДПМ-25-Н1-02

 ● ДПМ - электродвигатель с возбуждением от постоянных магнитов;
 ● 25 - номер габарита (диаметр корпуса в мм);
 ● H1 - конструктивное исполнение:
            - H1 - с одним выходным концом вала;
            - Н2 - с двумя выходными концами вала (размеры концов вала одинаковы);
            - Н3 - с одним выходным концом вала и встроенным центробежным контактным регулятором частоты вращения;
            - 1Т - с одним выходным концом вала и с трибкой (шестерней) на валу;
            - 3Т - с одним выходным концом вала с трибкой и встроенным центробежным контактным регулятором частоты вращения;
● 02 - порядковый номер исполнения по номинальным данным.

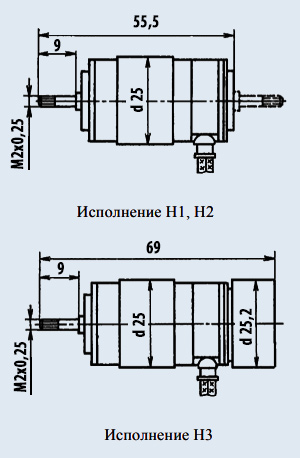

Рис.1 Габаритные и установочные размеры двигателей ДПМ-25.

Двигатели исполнений H1, H2 предназначены для работы при обоих направлениях вращения, причем изменение направления вращения на ходу, без предварительной остановки двигателя, не допускается, за исключением двигателя ДПМ25-Н1-07Т.

Режимы работы двигателей:

     ● ДПМ-25-Н1-07Т - работа 3 мин при непрерывном изменении направления вращения на ходу через каждые 10 с, перерыв 5 мин (1 цикл);
     ● ДПМ-25-Н3-01, ДПМ-25-Н3-03 - работа 30 мин, перерыв 5 мин;
     ● ДПМ-25-Н3-02А - работа 100 мин, перерыв 20 мин;
     ● ДПМ-25-Н3-02Б - работа 4 с, перерыв 4 с (1 цикл);
     ● ДПМ-25-Н3-02Г, ДПМ-25-Н3Т-01Б - работа 120 мин, перерыв 5 мин;
     ● ДПМ-25-Н3-04 - работа 60 мин, перерыв 5 мин;
У остальных двигателей ДПМ режим работы продолжительный.

Технические характеристики и электрические параметры двигателей серии ДПМ-25:

Тип двигателя	Номинальные данные					Пусковые данные		КПД, %
	Uном, В	Pном, Вт	nном, об/мин	Mном, мН·м	Iном, А	Mп, мН·м	Iп, А
ДПМ-25-Н1-01	29	3,22	9000	3,43	0,4	5,9	2,5	28
ДПМ-25-Н1-02	27	0,46	3800	2,94	0,13	9,8	0,6	13
ДПМ-25-Н1-02А	27	0,46	4500	0,98	0,1	4,9	0,6	17
ДПМ-25-Н1-03	12	2,77	6000	4,41	0,85	9,8	3,5	27
ДПМ-25-Н1-04	27	1,28	2500	4,9	0,22	7,85	0,5	22
ДПМ-25-Н1-05	15	1,28	2500	4,9	0,28	7,85	0,8	30
ДПМ-25-Н1-07	27	2,31	4500	4,9	0,28	11,8	1	30
ДПМ-25-Н1-07Т	27	2,54	4500	5,39	0,35	12,3	1	27
ДПМ-25-Н1-10А	14	2,31	4500	4,9	0,55	11,8	2	30
ДПМ-25-Н1Т-01	27	1,85	9000	1,96	0,38	11,8	2,3	18
ДПМ-25-Н1-01	29	3,22	9000	3,43	0,4	5,9	2,5	28
ДПМ-25-Н1-02	27	0,46	3800	2,94	0,13	9,8	0,6	13
ДПМ-25-Н1-02А	27	0,46	4500	0,98	0,1	4,9	0,6	17
ДПМ-25-Н1-03	12	2,77	6000	4,41	0,85	9,8	3,5	27
ДПМ-25-Н1-04	27	1,28	2500	4,9	0,22	7,85	0,5	22
ДПМ-25-Н1-05	15	1,28	2500	4,9	0,28	7,85	0,8	30
ДПМ-25-Н1-07	27	2,31	4500	4,9	0,28	11,8	1	30
ДПМ-25-Н1-10А	14	2,31	4500	4,9	0,55	11,8	2	30
ДПМ-25-Н3-01	27	0,62	6000	0,98	0,37	11,8	2,5	6
ДПМ-25-Н3-02А	28	2	9000	2,16	0,8	11,8	5	9
ДПМ-25-Н3-02Б	27	3,7	9000	3,92	0,75	9,8	5	18
ДПМ-25-Н3-02Г	28	2	9000	2,16	0,6	11,8	5	12
ДПМ-25-Н3-03	12	0,62	6000	0,98	0,6	11,8	5	9
ДПМ-25-Н3-03А	14	1,85	6000	2,94	0,9	9,8	6,8	15
ДПМ-25-Н3-04	28	2,47	12000	1,96	0,65	11,8	5	14
ДПМ-25-Н3-05	24	0,92	4500	1,96	0,4	9,8	1,5	10
ДПМ-25-Н3-09	24	1,23	6000	1,96	0,45	9,8	3	11
ДПМ-25-Н3-16	27	3	5200	5,49	0,7	9,8	3	16
