Коллекторные электродвигатели постоянного тока серии ДПР-42

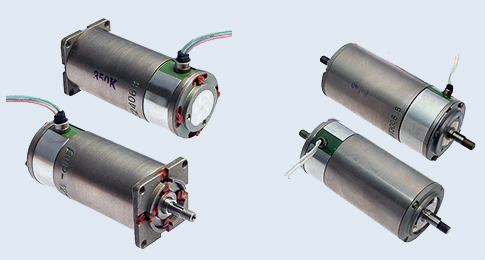

Рис 1. Внешний вид коллекторных электродвигателей серии ДПР-42.

Электродвигатели коллекторные ДПР-42 постоянного тока с возбуждением от постоянных магнитов без стабилизации частоты вращения.
Предназначены для работы в качестве силового двигателя для привода различных механизмов кратковременного, повторно-кратковременного и непрерывного действия.
Двигатель ДПР-42 используется в системах автоматики, радиоэлектроники и телемеханики в качестве привода различных механизмов в оборудовании общего и специального назначения.
Электродвигатель реверсивный, обеспечивает работу при обоих направлениях вращения вала.
Режим работы - продолжительный.
Рабочее положение двигателя в пространстве произвольное.
Маркируется цифро-буквенным кодом на корпусе.
Электродвигатели типа ДПР-42 допускают эксплуатацию при температуре окружающей среды от -60 до +70 °С, атмосферном давлении от 535 до 3040 ГПа, относительной влажности 98 % при 40 °С.
Гарантийный срок хранения двигателя ДПР-42 - не менее 12 лет со дня приёмки заказчиком.
Категория качества: «ВП».
Технические условия: - приёмка «5» - ОСТ16 0.515.007-74.

Структура обозначения двигателей:

ДПР-42-Н1-08

●  ДПР - электродвигатель коллекторный с возбуждением от постоянных магнитов, с полым бескаркасным якорем;
●  42 - номер габарита;
●  Ф - конструктивное исполнение: Ф - с фланцевым креплением, H - бесфланцевое с креплением за наружную поверхность корпуса;
●  1 - конструктивное исполнение: 1 - с одним выходным концом вала, 2 - двумя выходными концами вала;
●  08 - исполнение по номинальным данным.

Рис.2 Габаритные и присоединительные размеры коллекторных электродвигателей серии ДПР-42.

Технические характеристики коллекторных электродвигателей серии ДПР-42:

Тип двигателя	Номинальные данные				Iх, А	Пусковой режим		Срок службы, ч
	Uном, В	Мном, мН м	nном, об/мин	Iном, А		Мп, мН м	Iп, А
ДПР-42-Н1-01	27	5	9000	0,2	0,08	36	3	500
ДПР-42-Н1-02	27	5	6000	0,2	0,048	22	1,35	1000
ДПР-42-Н1-03	27	5	4500	0,16	0,035	17	0,9	2000
ДПР-42-Н1-04	27	5	2500	0,11	0,023	10,7	0,39	3000
ДПР-42-Н1-05	12	5	9000	0,66	0,185	30	5,8	400
ДПР-42-Н1-06	12	5	6000	0,45	0,106	24	3,3	800
ДПР-42-Н1-07	12	5	4500	0,35	0,08	19	2,1	1500
ДПР-42-Н1-08	12	5	2500	0,24	0,05	11,7	0,92	2500
ДПР-42-Н2-01	27	5	9000	0,2	0,08	36	3	500
ДПР-42-Н2-02	27	5	6000	0,2	0,048	22	1,35	1000
ДПР-42-Н2-03	27	5	4500	0,16	0,035	17	0,9	2000
ДПР-42-Н2-04	27	5	2500	0,11	0,023	10,7	0,39	3000
ДПР-42-Н2-05	12	5	9000	0,66	0,185	30	5,8	400
ДПР-42-Н2-06	12	5	6000	0,45	0,106	24	3,3	800
ДПР-42-Н2-07	12	5	4500	0,35	0,08	19	2,1	1500
ДПР-42-Н2-08	12	5	2500	0,24	0,05	11,7	0,92	2500
ДПР-42-Ф1-01	27	5	9000	0,2	0,08	36	3	500
ДПР-42-Ф1-02	27	5	6000	0,2	0,048	22	1,35	1000
ДПР-42-Ф1-03	27	5	4500	0,16	0,035	17	0,9	2000
ДПР-42-Ф1-04	27	5	2500	0,11	0,023	10,7	0,39	3000
ДПР-42-Ф1-05	12	5	9000	0,66	0,185	30	5,8	400
ДПР-42-Ф1-06	12	5	6000	0,45	0,106	24	3,3	800
ДПР-42-Ф1-07	12	5	4500	0,35	0,08	19	2,1	1500
ДПР-42-Ф1-08	12	5	2500	0,24	0,05	11,7	0,92	2500
ДПР-42-Ф2-01	27	5	9000	0,2	0,08	36	3	500
ДПР-42-Ф2-02	27	5	6000	0,2	0,048	22	1,35	1000
ДПР-42-Ф2-03	27	5	4500	0,16	0,035	17	0,9	2000
ДПР-42-Ф2-04	27	5	2500	0,11	0,023	10,7	0,39	3000
ДПР-42-Ф2-05	12	5	9000	0,66	0,185	30	5,8	400
ДПР-42-Ф2-06	12	5	6000	0,45	0,106	24	3,3	800
ДПР-42-Ф2-07	12	5	4500	0,35	0,08	19	2,1	1500
ДПР-42-Ф2-08	12	5	2500	0,24	0,05	11,7	0,92	2500

Гарантийные обязательства:

Поставщик гарантирует соответствие параметров электродвигателя требованиям ОСТ 16 0.515.007-74 в течение гарантийной наработки при условии эксплуатации электродвигателя в условиях, не превышающих предельно допустимых значений, предусмотренных ОСТ 16 0.515.007-74, а также в течение 12 лет срока службы и сохраняемости, в том числе 1 года хранения в неотапливаемом хранилище и под навесом.
В случае выхода из строя электродвигателя при эксплуатации в течение срока службы и сохраняемости поставщик производит безвозмездную замену дефектного электродвигателя при условии соблюдения потребителем правил хранения, монтажа и эксплуатации в соответствии с ОСТ 16 0.515.007-74.
Гарантийный срок исчисляется с даты приемки электродвигателя представителем заказчика (или ОТК).

Коллекторные электродвигатели постоянного тока серии ДПР-42

Технические характеристики, параметры, габаритные и установочные размеры, описаниеСкачать PDF файл
