Конденсаторы К53-4 оксидно-полупроводниковые ниобиевые полярные

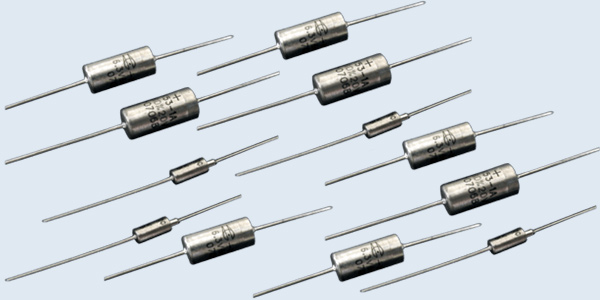

Рисунок 1. Внешний вид конденсаторов серии К53-4.
Конденсаторы К53-4 оксидно-полупроводниковые ниобиевые защищенные полярные.
Выпускаются в цилиндрических металлических герметизированных корпусах с аксиальными проволочными выводами.
Предназначены для работы в качестве встроенных элементов внутреннего монтажа аппаратуры в цепях постоянного и пульсирующего токов.
Применяются в изделиях специального назначения, бортовой и наземной аппаратуре связи, приборах, работающих в жёстких климатических условиях и при повышенных механических нагрузках.
Изготавливаются для умеренного и холодного климата [УХЛ] и тропическом климатическом исполнении [Т].
Категория качества «ВП».
Технические условия:
- приёмка «5» ОЖ0.464.037ТУ.
Основные особенности:
● Стабильность параметровКонденсаторы обладают очень низким эквивалентным последовательным сопротивлением (ESR) на высоких частотах и высокой стабильностью емкости во времени и при изменении температуры.
● Низкие потери энергии
Конденсаторы имеют низкий тангенс угла потерь и относительно низкий ток утечки.
● Надежность и безопасность
Ниобий менее склонен к катастрофическому тепловому пробою. При случайном превышении напряжения или переполюсовке дефектный участок оксида переходит в проводящее состояние, не вызывая лавинообразного нагрева и возгорания корпуса, что часто случается с танталовыми конденсаторами.
● Долгий срок службы
При работе в жёстких условиях (например, при повышенной температуре) ресурс таких конденсаторов может достигать 200–500 тысяч часов, это заметно больше, чем у многих алюминиевых аналогов.
● Герметичная конструкция
Защищает внутреннюю структуру от негативных и внешних воздействий.
Рисунок 2. Габаритный чертеж корпуса оксидно-полупроводниковых ниобиевых конденсаторов серии К53-4.
Основные технические характеристики конденсаторов К53-4:
|
Тип конденсатора |
Диапазон номинальных ёмкостей |
Номинальное напряжение |
Допускаемые отклонения ёмкости |
Тангенс угла потерь |
Ток утечки |
Полное сопротивление |
Срок сохраняемости |
Интервал рабочих температур |
|---|---|---|---|---|---|---|---|---|
| мкФ | В | % | % | мкА | Ом | лет | °С | |
|
К53-4 |
0,68… 100 | 6,3 | ±10; ±20; ±30 | 10… 25 | 15… 20 | - | >20 | -60… +85 |
| 0,47… 68 | 16 | ±10; ±20; ±30 | 10… 25 | 15… 20 | - | >20 | -60… +85 | |
| 1,0… 47 | 20 | ±10; ±20; ±30 | 10… 25 | 15… 20 | - | >20 | -60… +85 |
Массо-габаритные параметры конденсаторов К53-4:
| Номинальное напряжение, В | 6,3 | 16 | 20 |
|---|---|---|---|
| Номинальная емкость, мкФ | D х L х d, мм/масса, г. | ||
|
0,47 |
- |
3.2х7.5х0.6 0.6 |
- |
|
0,68 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
|
1 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
|
1,5 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
|
2,2 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
|
3,3 |
3.2х7.5х0.6 0.6 |
3.2х7.5х0.6 0.6 |
4х10х0.6 1 |
|
4,7 |
3.2х7.5х0.6 0.6 |
4х10х0.6 1 |
4х10х0.6 1 |
|
6,8 |
4х10х0.6 1 |
4х10х0.6 1 |
4х13х0.6 1.1 |
|
10 |
4х13х0.6 1.1 |
4х13х0.6 1.1 |
4х13х0.6 1.1 |
|
15 |
4х13х0.6 1.1 |
4х13х0.6 1.1 |
7х12х0.8 3.5 |
|
22 |
4х13х0.6 1.1 |
7х12х0.8 3.5 |
7х12х0.8 3.5 |
|
33 |
7х12х0.8 3.5 |
7х12х0.8 3.5 |
7х16х0.8 4 |
|
47 |
7х12х0.8 3.5 |
7х16х0.8 4 |
7х16х0.8 4 |
|
68 |
7х16х0.8 4 |
7х16х0.8 4 |
- |
|
100 |
7х16х0.8 4 |
- |
- |
Эксплуатационные данные конденсаторов серии К53-4:
|
Номинальная емкость, мкФ |
Номинальное напряжение, В |
Ток утечки, мкА |
Тангенс угла потерь, % |
|---|---|---|---|
|
6,3 |
0,68-22 |
10 |
15 |
|
16 |
0,47-15 |
10 |
15 |
|
20 |
1-10 |
10 |
15 |
|
6,3 |
33-100 |
25 |
20 |
|
16 |
22-68 |
25 |
20 |
|
20 |
15-47 |
25 |
20 |
