Лампы накаливания сверхминиатюрные типа СМН, СМНК, СМНЖ, СМНЗ

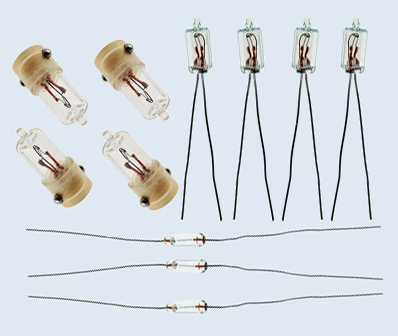

Рис.1 Внешний вид cверхминиатюрных ламп накаливания типа СМН.
Лампы накаливания сверхминиатюрные типа СМН, СМНК, СМНЖ, СМНЗ используются в различных приборах и устройствах в качестве индикаторных, канальных и осветительных элементов.
Сверхминиатюрные лампы предназначены для работы в радио и электронной технике, авиации, ракетной технике, медицине, в различных бытовых приборах и устройствах, к габаритам которых предъявляют требование быть соразмерными с малыми габаритами этих приборов и устройств.
Выпускаются в стеклянном сверхминиатюрном исполнении.
Работают в любом положении.
Все сверхминиатюрные лампы имеют повышенную надёжность. Лампы должны быть механически прочными в условиях эксплуатации, предусмотренных техническими условиями.
Они рассчитаны на работу при температуре окружающего воздуха от минус 60 до плюс 85°С при любой влажности.
Климатическое исполнение: «УХЛ», категория размещения «2.1».
Лампы выпускаются со специальным цоколем или без цоколя с гибкими токовыми вводами, заменяющими контактные детали цоколя.
Особенности сверхминиатюрных ламп СМН:
● компактные размеры для работы в условиях ограниченного пространства;● номинальное напряжение, В: 1,2; 1,25; 1,5; 2,5; 3,0; 5,0; 6,0; 6,3; 8,0; 9,0; 10,0; 12,0;
● малый потребляемый ток мА: 5,0; 6,5; 12; 20; 40; 50; 55; 60; 70; 75; 80; 100; 130; 150;
● малый световой поток (от сотых долей люмена до нескольких люменов);
● разнообразный срок службы в зависимости от назначения ламп (от нескольких часов до нескольких тысяч часов);
● повышенная надёжность.
Расшифровка условного обозначения:
СМН-6-20-1● СМНЖ - сверхминиатюрная лампа в жёлтой колбе;
● СМНЗ - сверхминиатюрная лампа в зелёной колбе;
● СМНК - сверхминиатюрная лампа в красной колбе;
● СМНС - сверхминиатюрная лампа в синей колбе;
● 6 - номинальное напряжение, В;
● 20 - номинальная сила электрического тока, мА;
● 1 - вариант конструктивного исполнения.
Технические характеристики сверхминиатюрных ламп типа СМН:
| Тип лампы |
Номинальное напряжение, В |
Номинальная сила тока, мА
|
Световой поток, лм |
Наработка, ч |
Габариты, мм | Тип цоколя | |
|---|---|---|---|---|---|---|---|
| длина | диаметр | ||||||
| СМН-1,2-60 |
1,2 |
60 |
0,2 |
20 |
32 |
3,2 |
без цоколя |
| СМН-1,25-40 |
1,25 |
40 |
0,035 |
150 |
15 |
4 |
специальный |
| СМН-1,5-12 |
1,5 |
12 |
0,04 |
40 |
60 |
0,85 |
специальный |
| СМН-2,5-50 |
2,5 |
50 |
0,15 |
300 |
15 |
4 |
специальный |
| СМН-3-7 |
3 |
6,5 |
0,04 |
40 |
60 |
0,85 |
без цоколя |
| СМН-3-130 |
3 |
130 |
1,2 |
150 |
113 |
4 |
специальный |
| СМН-5-70 |
5 |
70 |
1,1 |
6500 |
32 |
3,2 |
без цоколя |
| СМН-5-80 |
5 |
80 |
0,85 |
7150 |
9 |
3,2 |
специальный |
| СМН-5-80-1 |
5 |
80 |
0,85 |
7150 |
27 |
3,2 |
без цоколя |
| СМН-6-20 |
6 |
20 |
0,25 |
600 |
9 |
3,2 |
специальный |
| СМН-6-20-1 |
6 |
20 |
0,25 |
600 |
27 |
3,2 |
без цоколя |
| СМН-6-75 |
6 |
75 |
1 |
7150 |
9 |
3,2 |
специальный |
| СМН-6-75-1 |
6 |
75 |
1 |
7150 |
27 |
3,2 |
без цоколя |
| СМН-6-80 |
6 |
80 |
1 |
10000 |
9 |
3,2 |
специальный |
| СМН-6-80-2 |
6 |
80 |
1 |
10000 |
27 |
3,2 |
без цоколя |
| СМН-6-150 |
6 |
150 |
4 |
200 |
92 |
3,2 |
без цоколя |
| СМН-6-150-1 |
6 |
150 |
4 |
400 |
93 |
3,2 |
без цоколя |
| СМН-6,3-20 |
6,3 |
20 |
0,26 |
600 |
9 |
3,2 |
специальный |
| СМН-6,3-20-2 |
6,3 |
20 |
0,26 |
600 |
27 |
3,2 |
без цоколя |
| СМН-6,3-20-3 |
6,3 |
20 |
0,2 |
500 |
14 |
3,2 |
без цоколя |
| СМН-8-60-1 |
8 |
60 |
2,6 |
500 |
10 |
3,2 |
без цоколя |
| СМН-8-65 |
8 |
65 |
2,5 |
715 |
10 |
3,2 |
без цоколя |
| СМН-9-55 |
9 |
55 |
1,3 |
625 |
9 |
3,2 |
специальный |
| СМН-9-55-1 |
9 |
55 |
1,3 |
625 |
27 |
3,2 |
без цоколя |
| СМН-9-60 |
9 |
55 |
1,4 |
625 |
9 |
3,2 |
специальный |
| СМН-9-60-2 |
9 |
55 |
1,4 |
625 |
27 |
3,6 |
без цоколя |
| СМН-10-50 |
10 |
50 |
1 |
1500 |
9 |
3,2 |
специальный |
| СМН-10-50-1 |
10 |
50 |
1 |
1500 |
27 |
3,2 |
без цоколя |
| СМН-10-55 |
10 |
50 |
1 |
1500 |
9 |
36 |
специальный |
| СМН-10-55-2 |
10 |
50 |
1 |
1500 |
27 |
51 |
без цоколя |
| СМН-12-5 |
12 |
5 |
0,002 |
500 |
37 |
3,2 |
без цоколя |
| СМНЖ-6-80-2 |
6 |
80 |
0,9 |
2000 |
27 |
3,2 |
без цоколя |
| СМНК-6-80 |
6 |
80 |
0,2 |
10000 |
9 |
3,2 |
специальный |
| СМНК-6-80-2 |
6 |
80 |
0,2 |
10000 |
27 |
3,2 |
без цоколя |
| СМНС-6-80-2 |
6 |
80 |
0,05 |
2000 |
27 |
3,2 |
без цоколя |
| СМНЗ-6-80-2 |
6 |
80 |
0,3 |
2000 |
27 |
3,2 |
без цоколя |
