Оптопары АОУ115 для работы в качестве элементов гальванической развязки

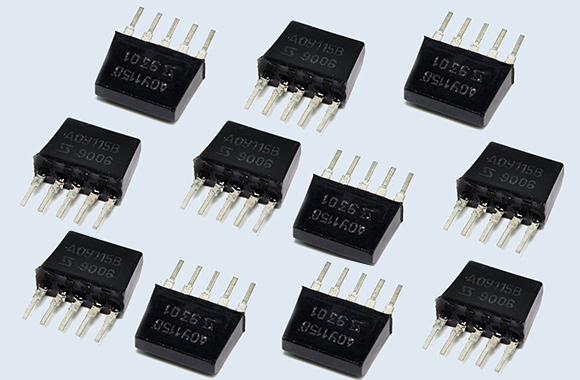

Рис.1 Внешний вид динисторных оптопар АОУ115А, АОУ115Б, АОУ115В.

Динисторные оптопары АОУ115А, АОУ115Б, АОУ115В состоят из арсенид-галлиевого инфракрасного излучателя и фотоприёмника - кремниевого фотодинистора, изолированных друг от друга.
Оптопары изготавливаются по гибридной технологии.
Применяются в качестве элементов гальванической развязки в вычислительной технике, автоматике, связной и радиотехнической аппаратуре, автоматизированных системах управления, измерительной технике, системах контроля и регулирования, медицинской электронике, устройствах визуального отображения информации.
Масса оптопары - не более 0,8 г.
Ключом при определении цоколёвки оптрона служит верхняя по рисунку часть корпуса, скошенная под углом 45°.
Климатическое исполнение: УХЛ.
Категория качества: «ОТК».
Технические условия: аА0.336.363ТУ.

Рис.2 Габаритные и установочные размеры оптопар АОУ115А, АОУ115Б, АОУ115В.

Как это работает:

При подаче тока на излучатель он испускает ИК‑свет, который попадает на фототиристор. При достаточной освещённости фототиристор «включается» (переходит в проводящее состояние) и остаётся включённым даже после прекращения подсветки пока ток через него не упадёт ниже тока удержания.
Это и есть главная особенность: оптопара работает как ключ с памятью состояния до снятия нагрузки.

Назначение и использование:

Оптопары АОУ115 предназначены для использования там, где нужна гальваническая развязка и коммутация силовой цепи сигналом малой мощности.
Типичные области применения включают:
● Коммутацию обмоток маломощных реле и контакторов.
● Управление небольшими электродвигателями.
● Построение логических развязок в промышленной автоматике.
● Схемы защиты, где требуется надёжная фиксация аварийного состояния.

Расшифровка маркировки тиристорной оптопары:

АОУ115В
А - буква, обозначает исходный материал, из которого изготовлена оптопара и её категорию качества, где А - оптопара на основе соединений галлия категории качества «ОТК»;
О - буква, определяющая группу или подкласс полупроводниковых приборов, где О - оптоэлектронные приборы;
У - буква, обозначающая функциональное назначение, где У - тиристорные оптопары;
115 - число, указывающее на порядковый номер разработки оптопары;
В - буква, определяющая классификацию оптопары по параметрам, изготовленных по единому технологическому процессу.

Основные характеристики оптопар АОУ115А, АОУ115Б, АОУ115В:

Наименование тиристорной оптопары	Значения электрических параметров тиристорных оптопар						Предельные эксплуатационные характеристики						T ОКР
	U ВХ (при I вх мА)	U ВЫХ.ОСТ (при I вх мА)	I УТ.ВЫХ (при U вых.обр В)	R ИЗ	t ВКЛ (при I вх мА)	t ВЫКЛ (при I вх мА)	I ВХ	I ВХ.И	U ВХ.ОБР	U ВЫХ.ОБР	I ВЫХ	U ИЗ
	В	В	мкА	ГОм	мкс	мкс	мА	мА	В	В	мА	В	°C
АОУ115А	<2,0 (20)	<2,5 (100)	<5,0	>100	10 (100)	200 (100)	30	60	2	200	30	1500	-45…+55
АОУ115Б	<2,0 (20)	<2,5 (100)	<5,0	>100	10 (100)	200 (100)	30	60	2	200	30	1500	-45…+55
АОУ115В	<2,0 (20)	<2,5 (100)	<5,0	>100	10 (100)	200 (100)	30	60	2	200	30	1500	-45…+55

Условные обозначения электрических параметров оптопар:
• U _ВХ. - Входное напряжение.
• U _{ВЫХ. ОСТ.} - Выходное остаточное напряжение.
• I _{УТ. ВЫХ.} - Ток утечки на выходе оптопары.
• R _ИЗ. - Сопротивление изоляции оптопары.
• t _ВКЛ. - Время включения.
• t _ВЫКЛ. - Время выключения.
• I _ВХ. - Входной постоянный ток.
• I _{ВХ. И.} - Входной импульсный ток.
• U _{ВХ. ОБР.} - Входное обратное напряжение.
• U _{ВЫХ. ОБР.} - Выходное обратное постоянное напряжение.
• I _ВЫХ. - Выходной постоянный ток.
• U _ИЗ. - Напряжение изоляции.
• T _ОКР. - Рабочий диапазон температур окружающей среды.
